센서(Sensor)

정전용량터치센서

arirangled 2008. 5. 18. 17:46

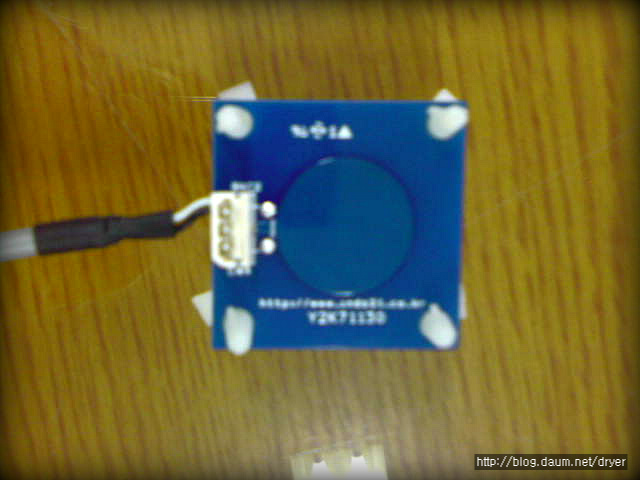

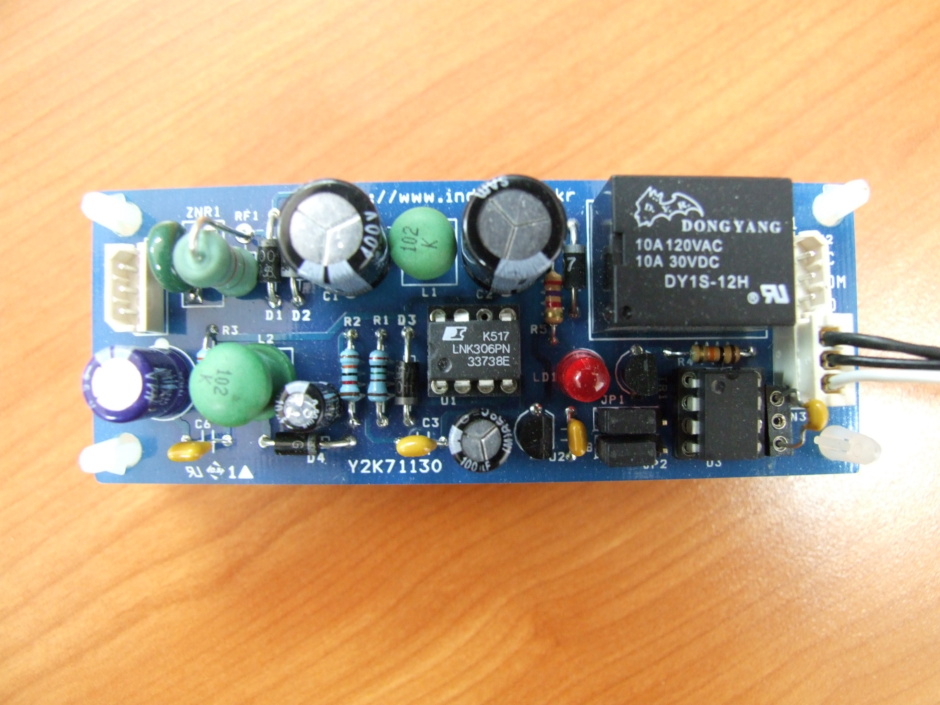

퀀텀사에서 제조하는 정전용량IC를 이용한 비접촉센서를 제작해보았다.입력전압 220VAC가 인가되면 이를 정류회로를 거쳐 직류전압으로 만들고 다시 12VDC와 5VDC정전압을 출력되어 회로에 인가되고  정전용량센서의 동작에 의해 계전기와 LED가 동작되도록 구성한 것이다.
