전자기기기능장 실기 작업형

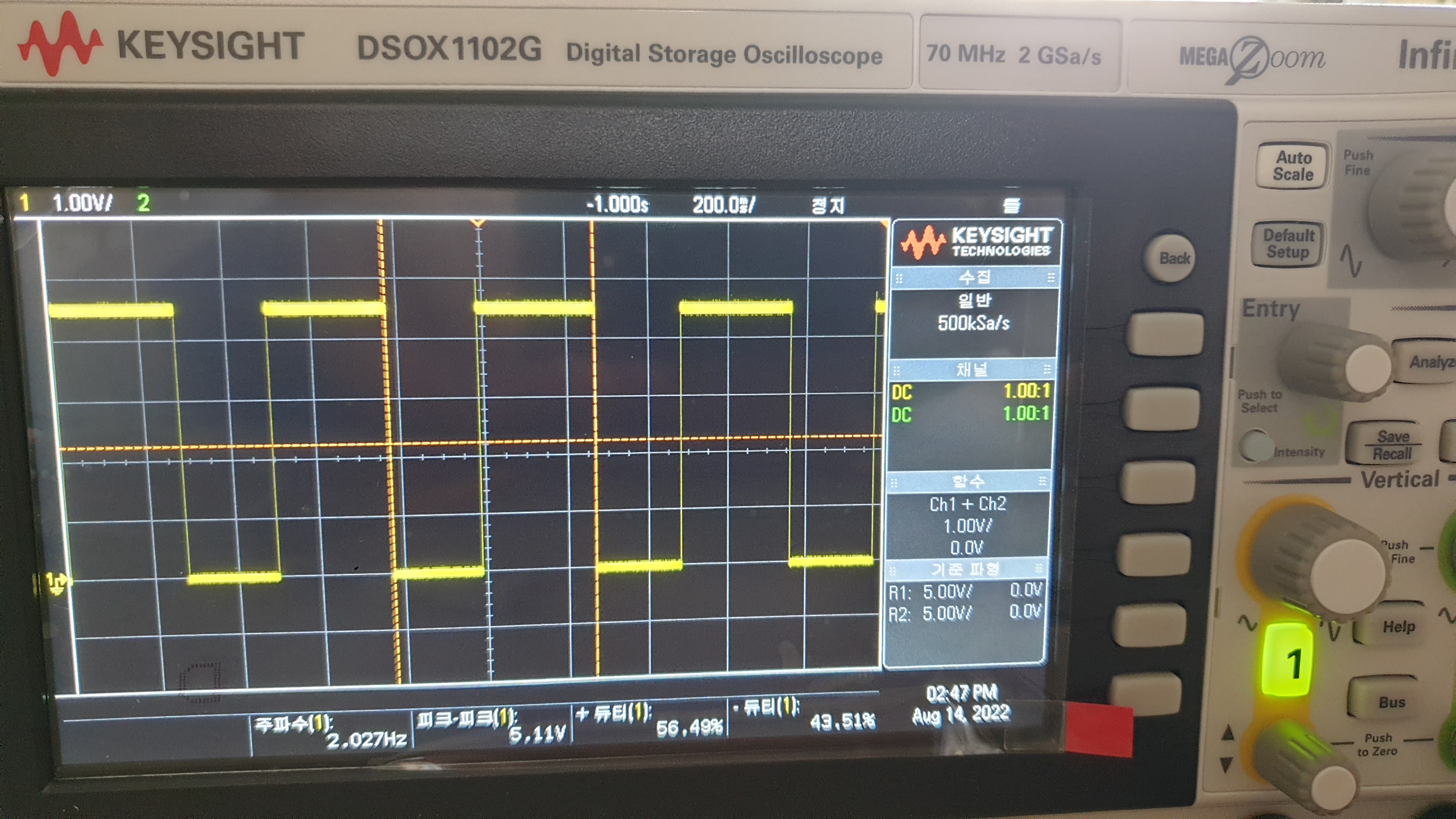

NE555출력 주파수를 VR을 조정해 2Hz로 맞추고 듀티비를 측정했다.

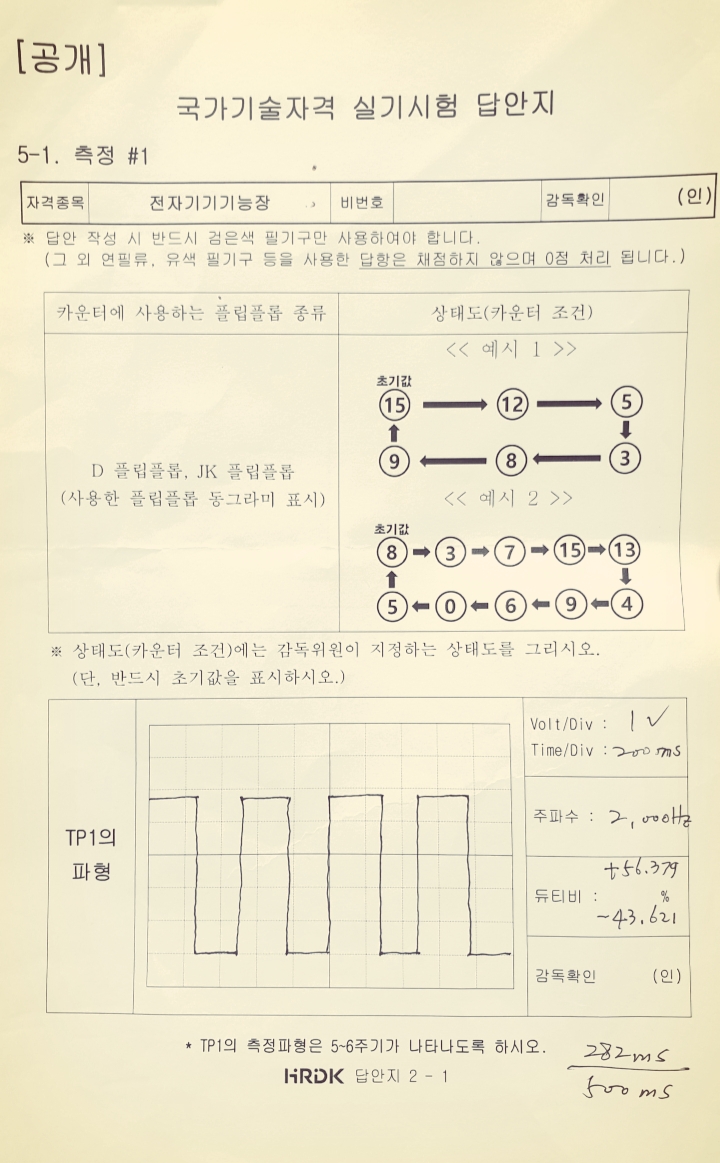

TP1의 측정파형은 5~6주기가 나타나도록 하시오.
Time /Div를 조정하면 2Hz 는 500ms가 한주기인데 앞뒤가 맞지 않는 얘기인 듯 하다. 듀티비는 High+주기와 -Low주기를 표기해야 한다.

오실로스코프로 파형을 측정해 기입 완료 후 감독확인란에 감독의 서명이 필요하다.

[공개문제 회로도]

[5V전원전압 인가시 파형도]
