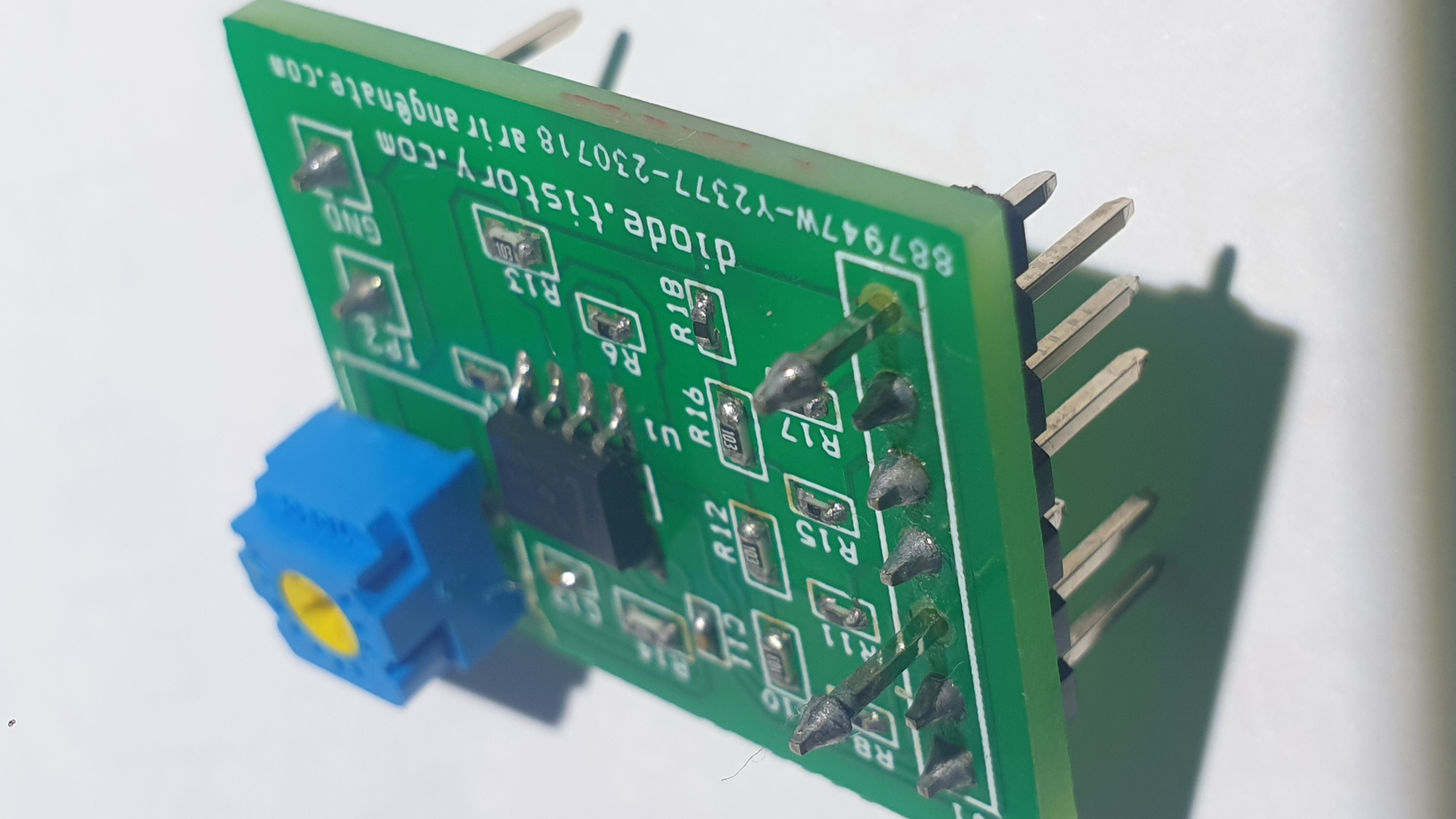

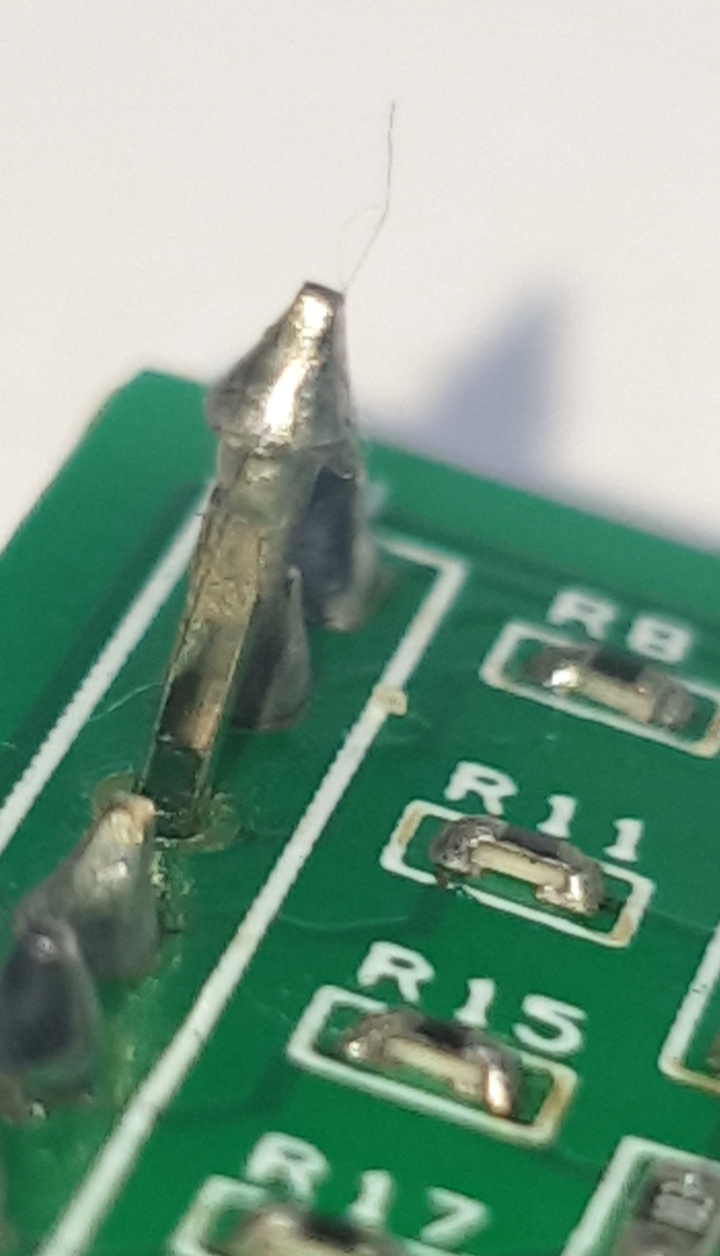

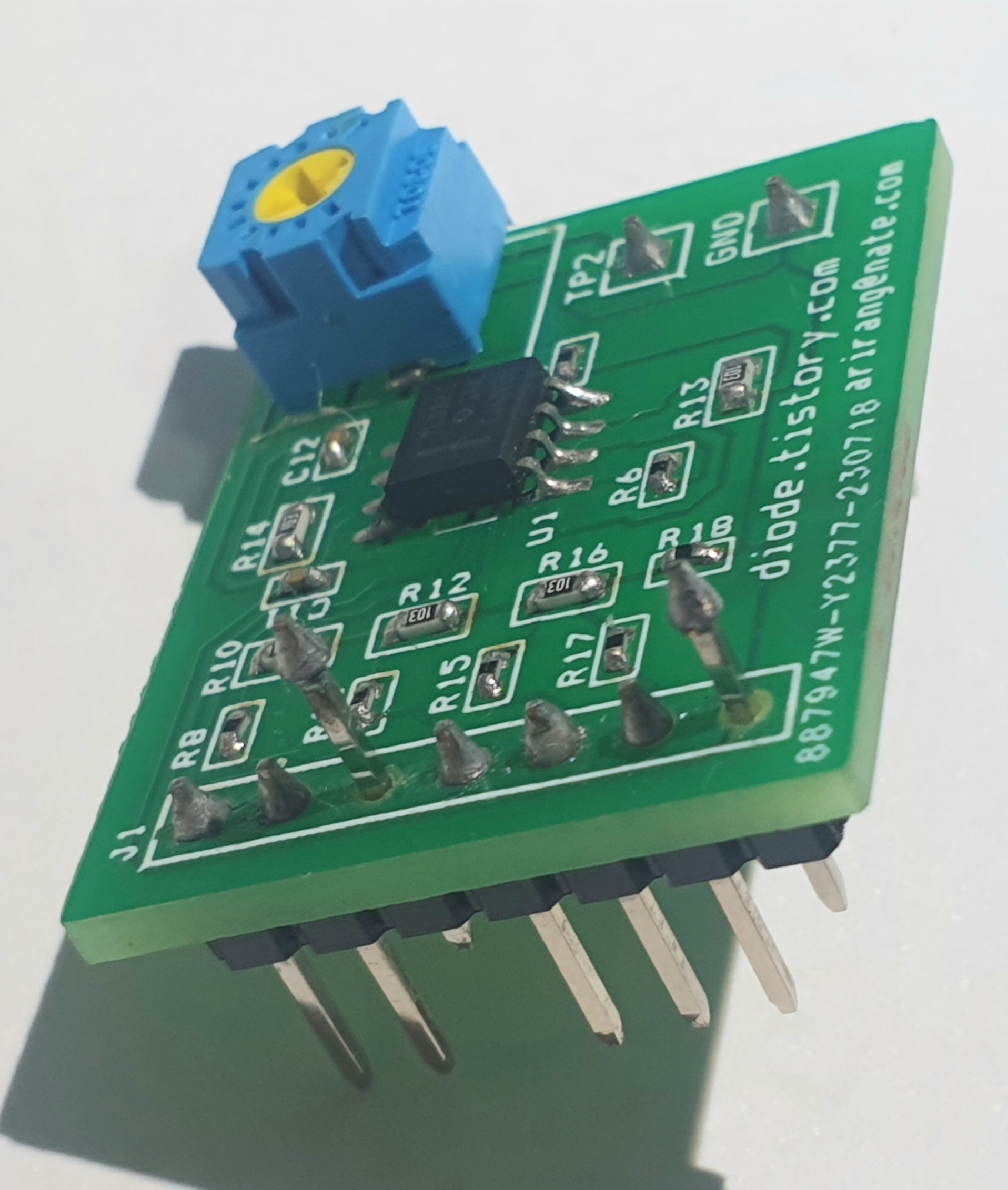

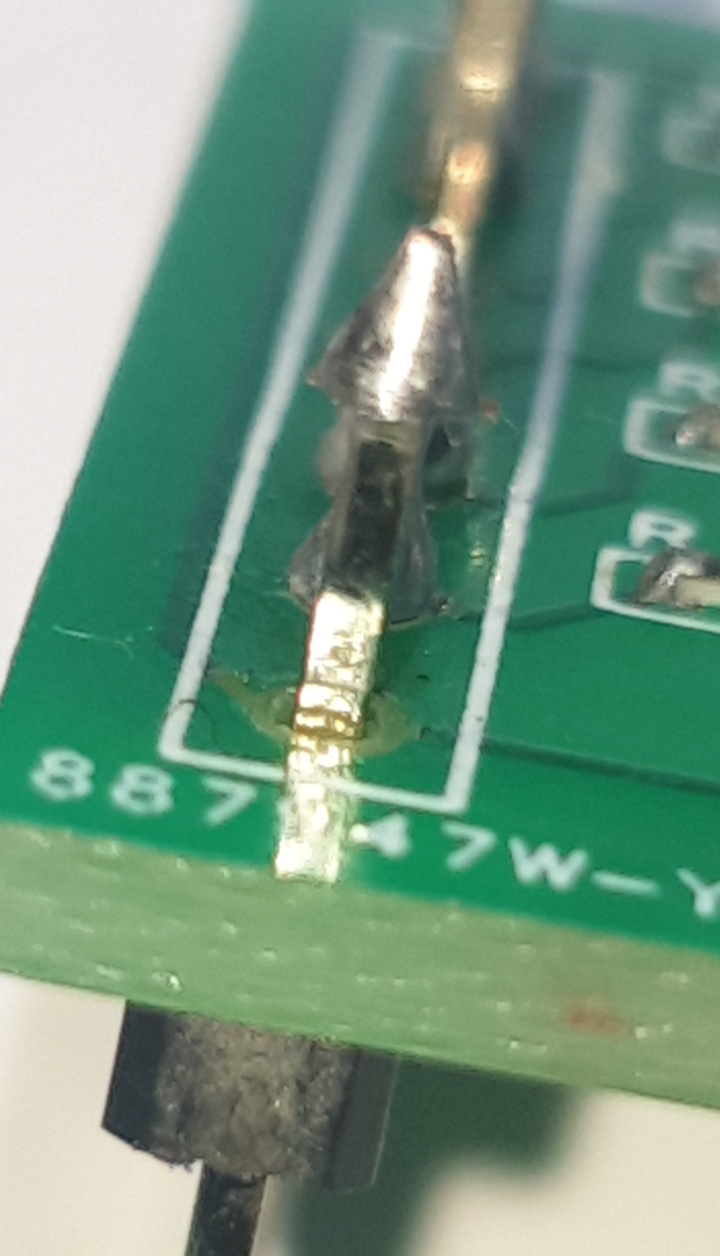

PCB를 비용절감 위해 단면으로 패턴을 가늘게 설계했더니 헤더핀을 브레드보드에 삽입시에 핀 휨이 발생해 동박 패턴이 절단되는 현상이 나타나 비정상적인 동작을 실시했다. 한두 개도 아니다. ㅠ
핀헤더 부는 핀의 동박패턴을 넓게 했어야 하는데 좁게 했다 납땜패드도 넓게 했어야 하는데 좁게 했다.
다음에 단면 PCB설계시에 유의해야겠다. 아쉬운 대로 납땜조립 연습용으로 사용하는 것으로 만족...
