EMI시험 부적합 개선

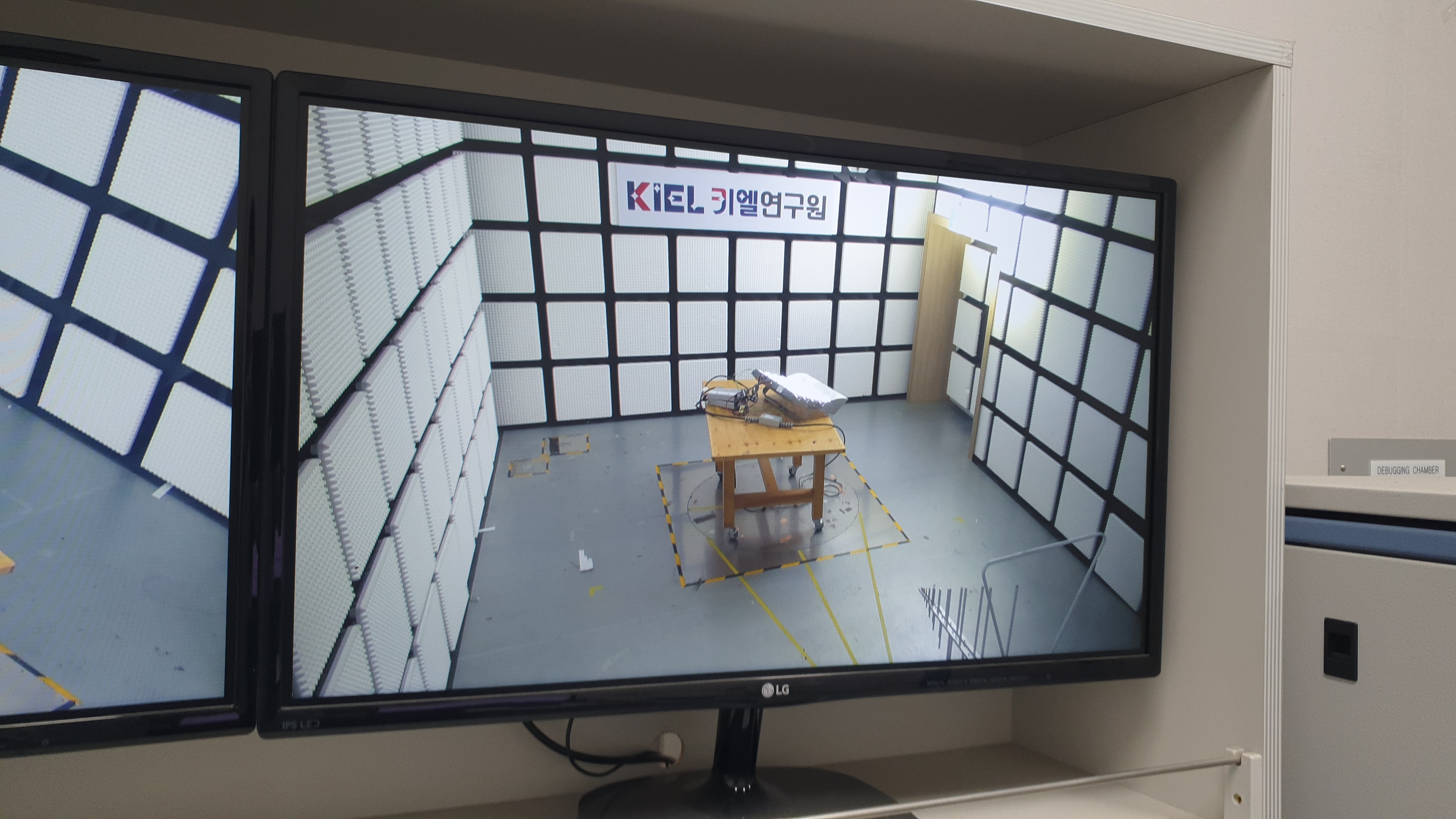

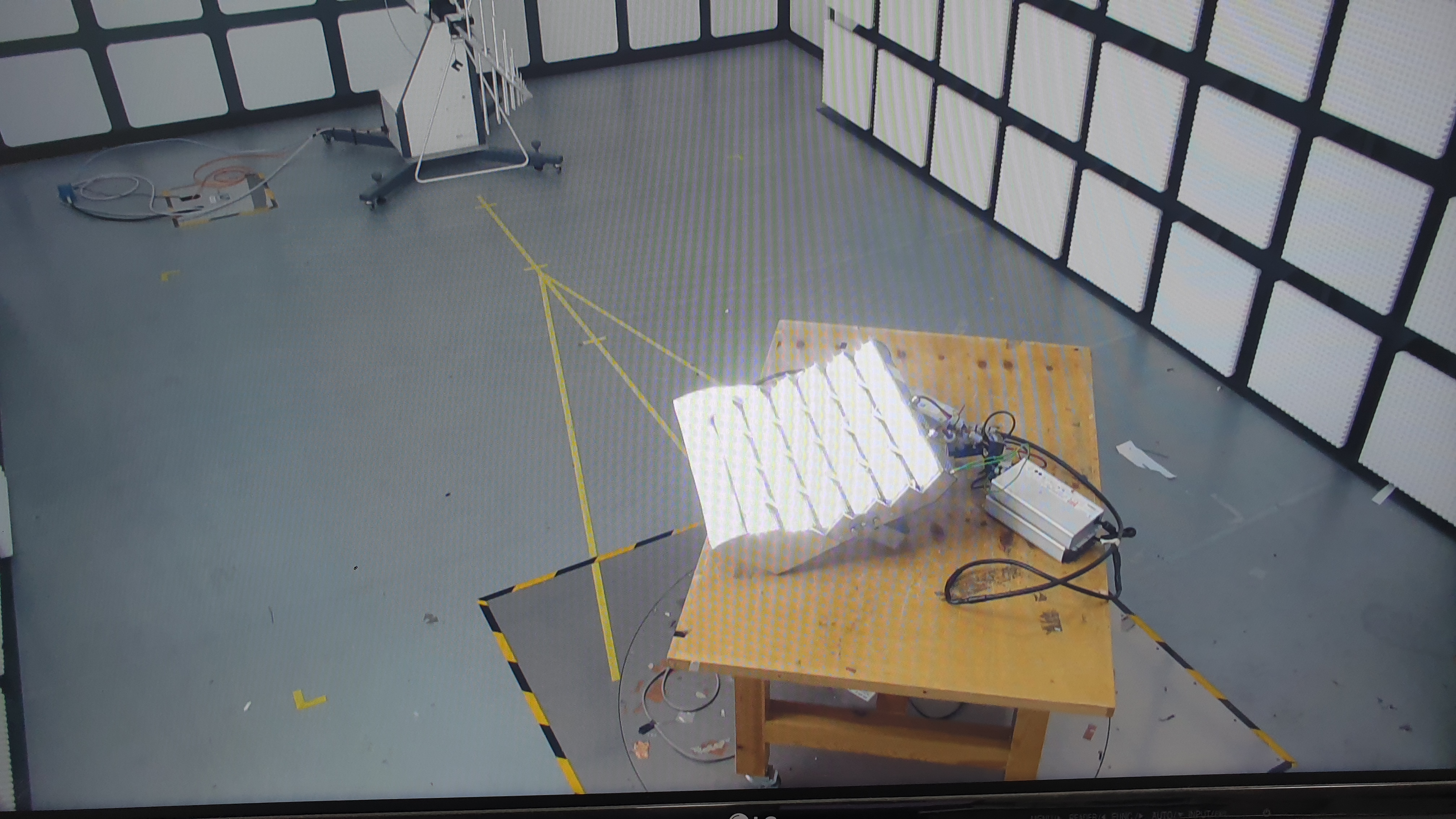

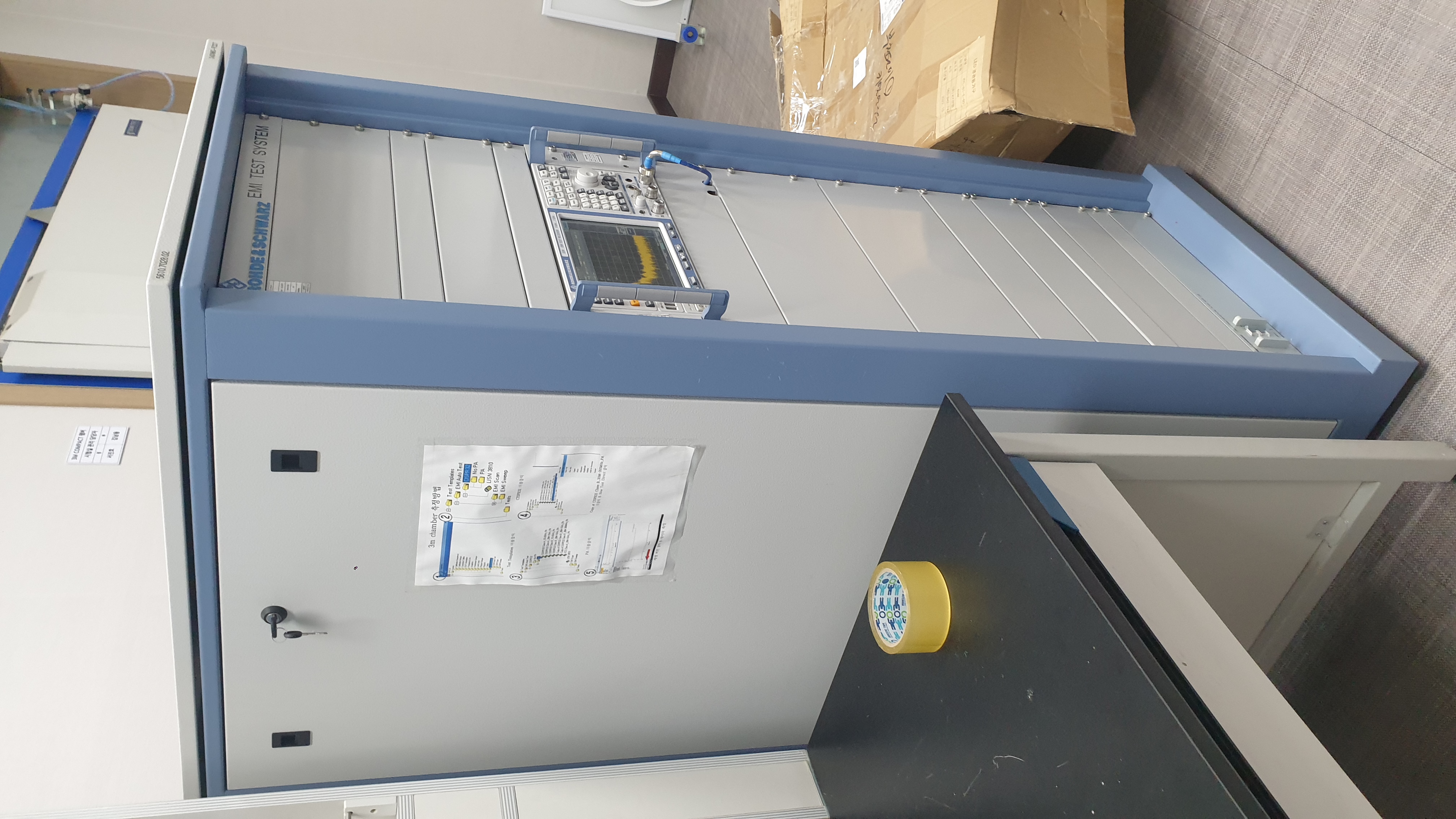

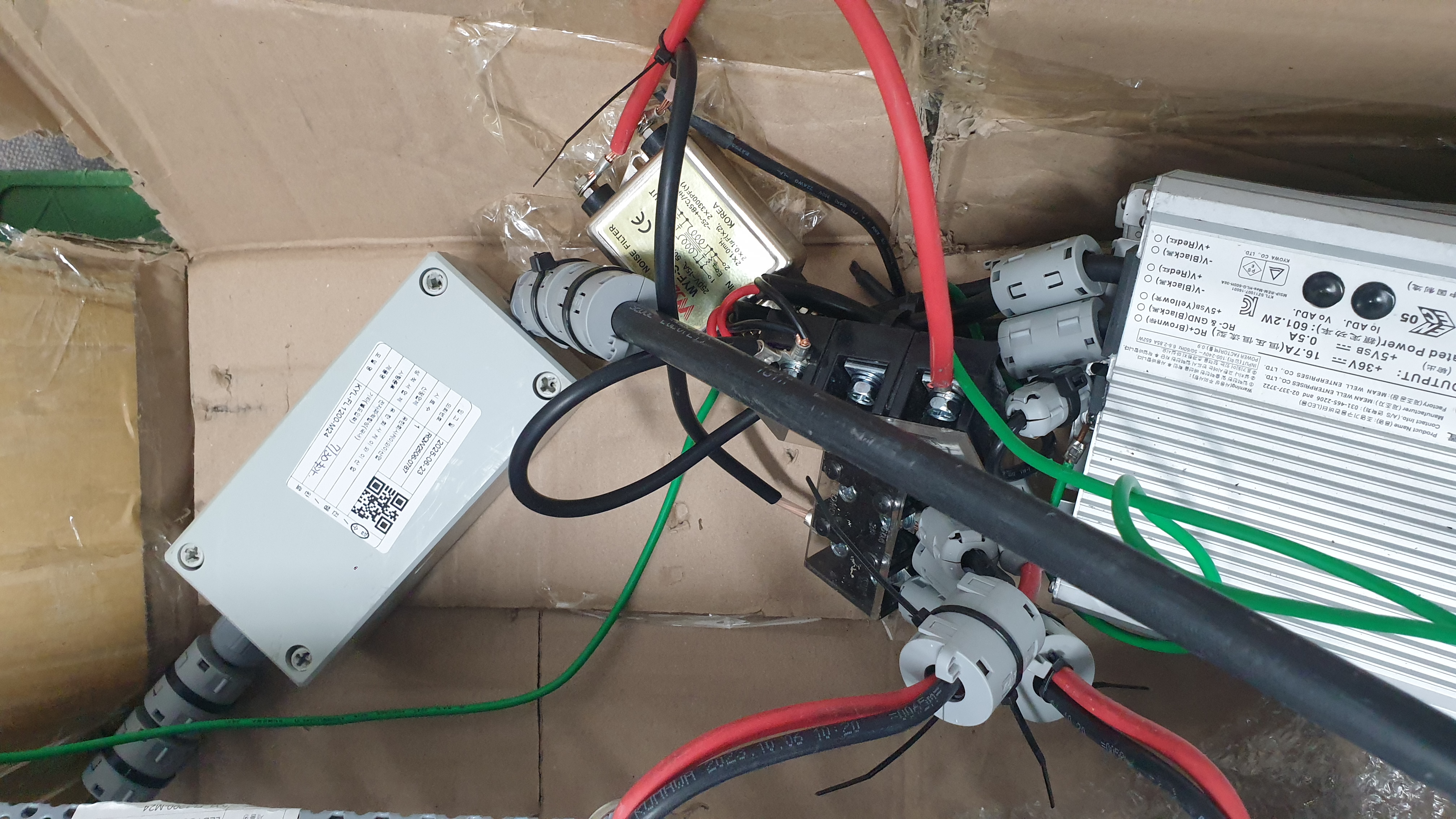

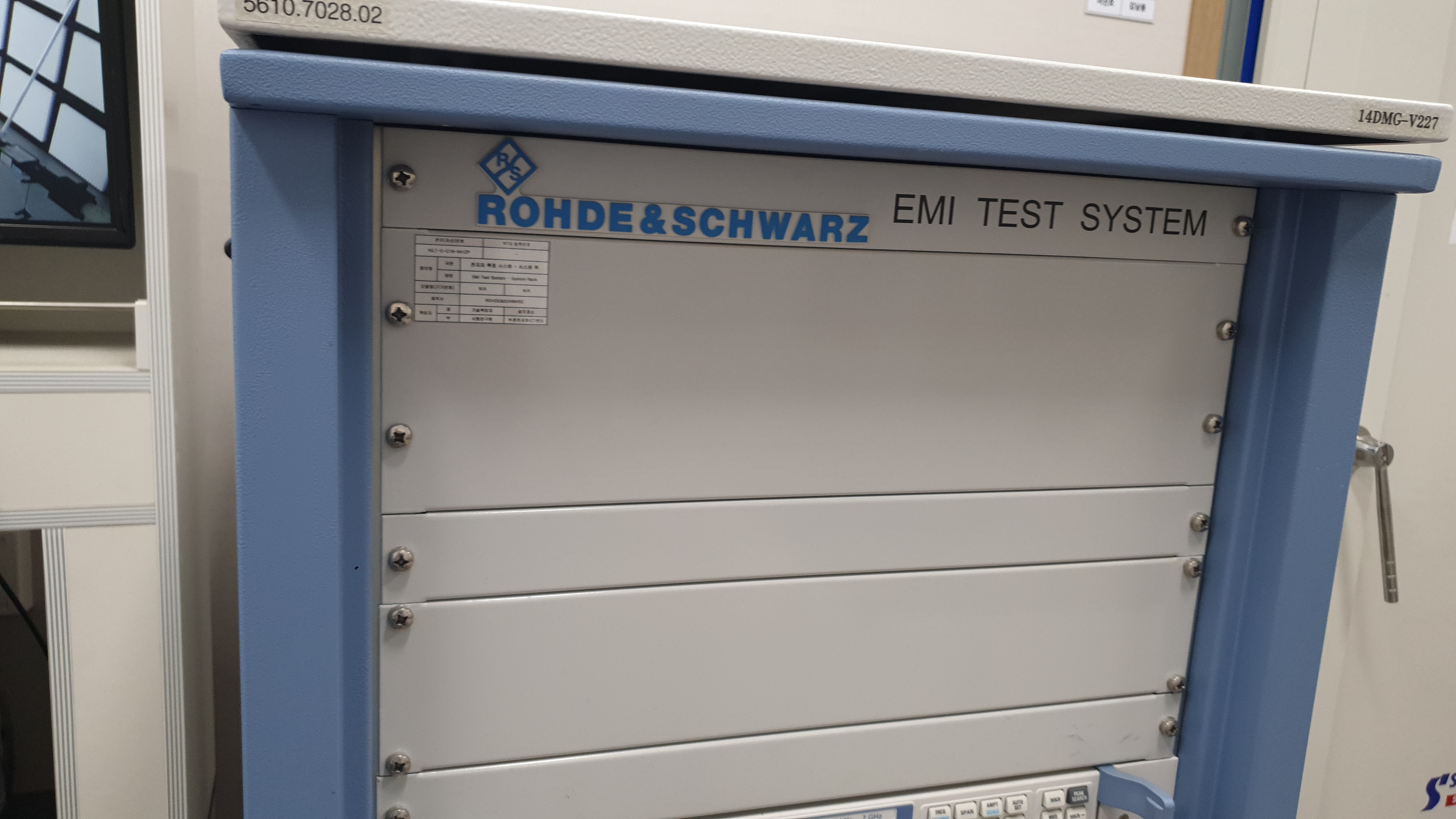

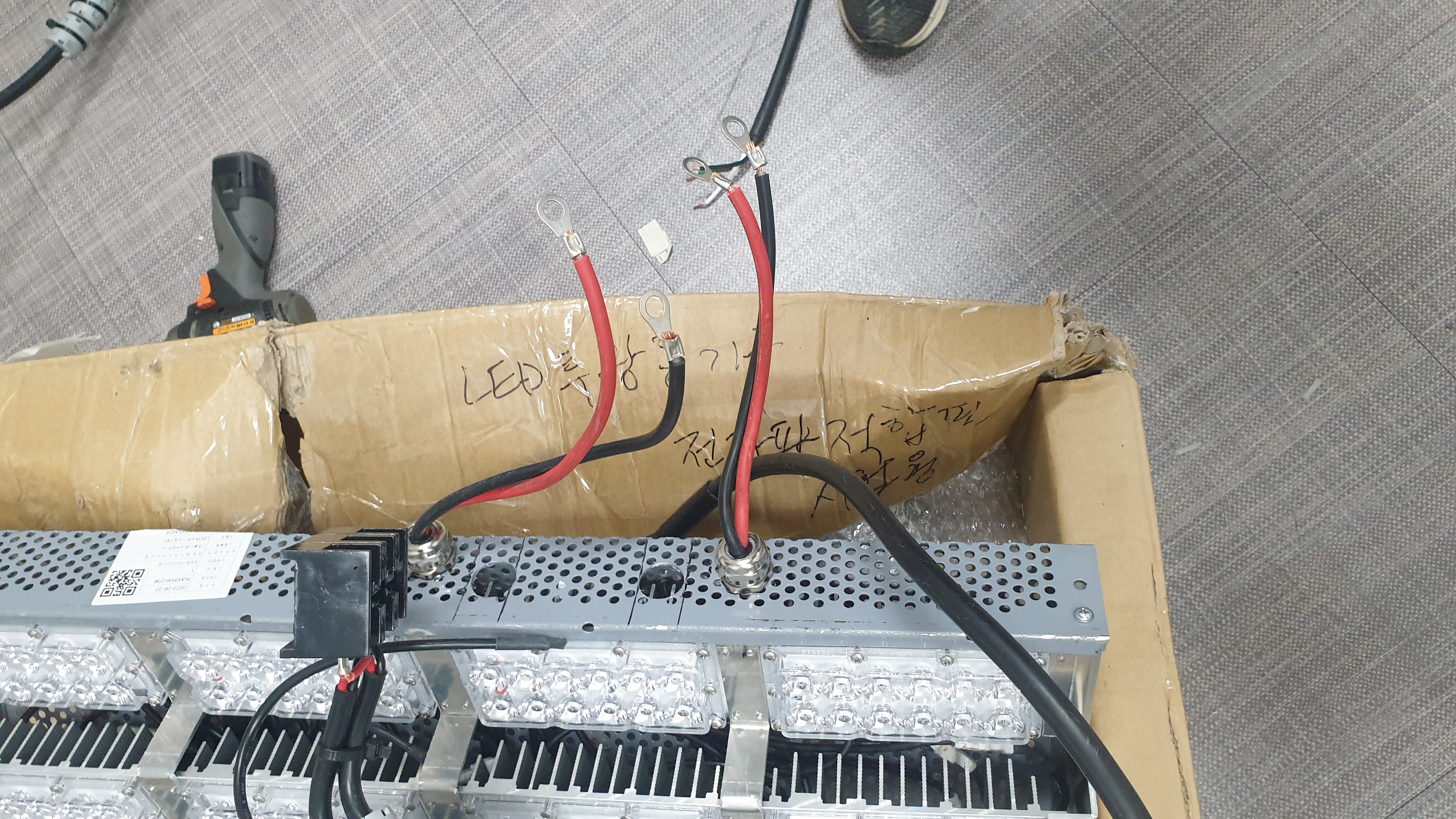

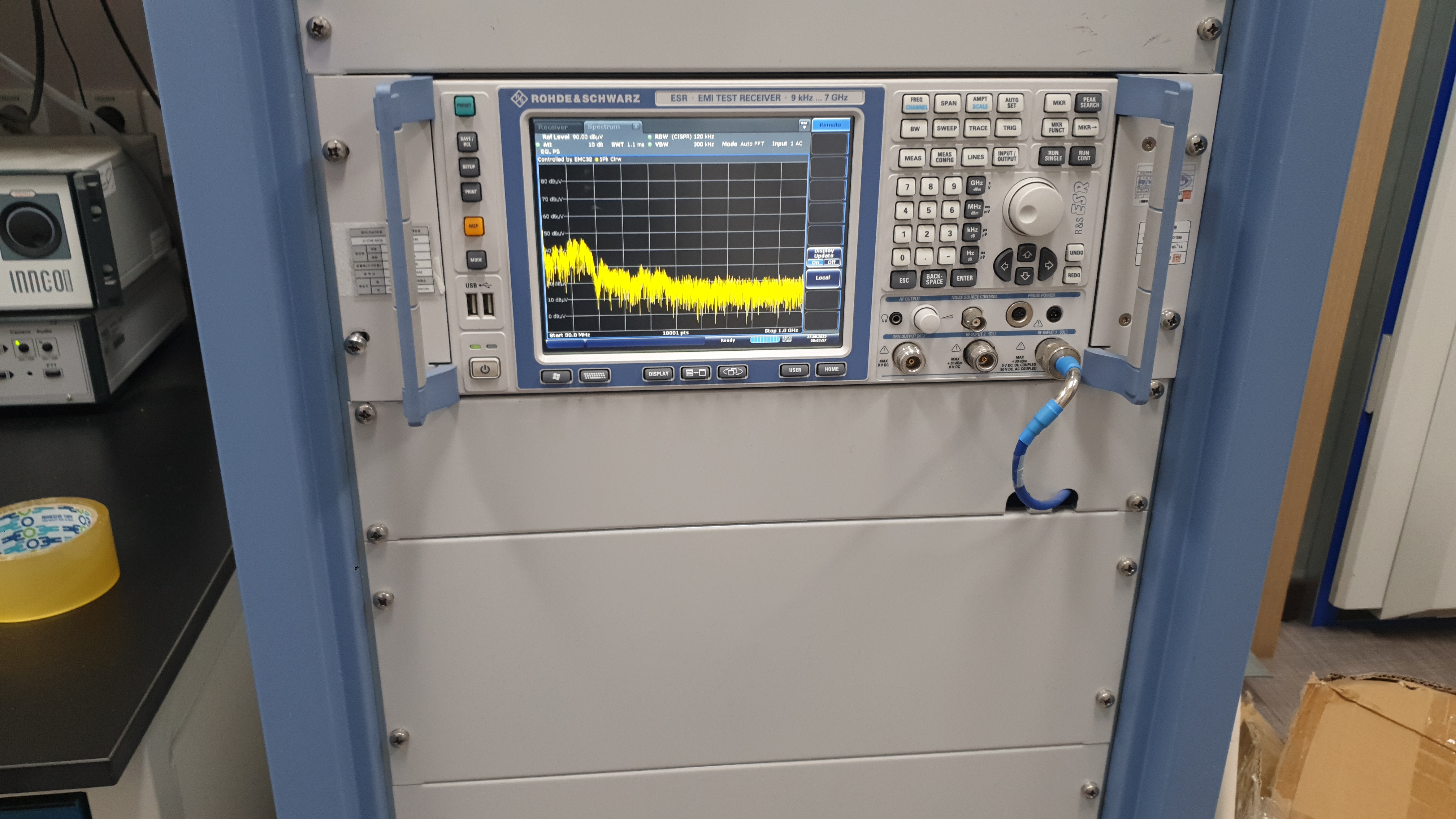

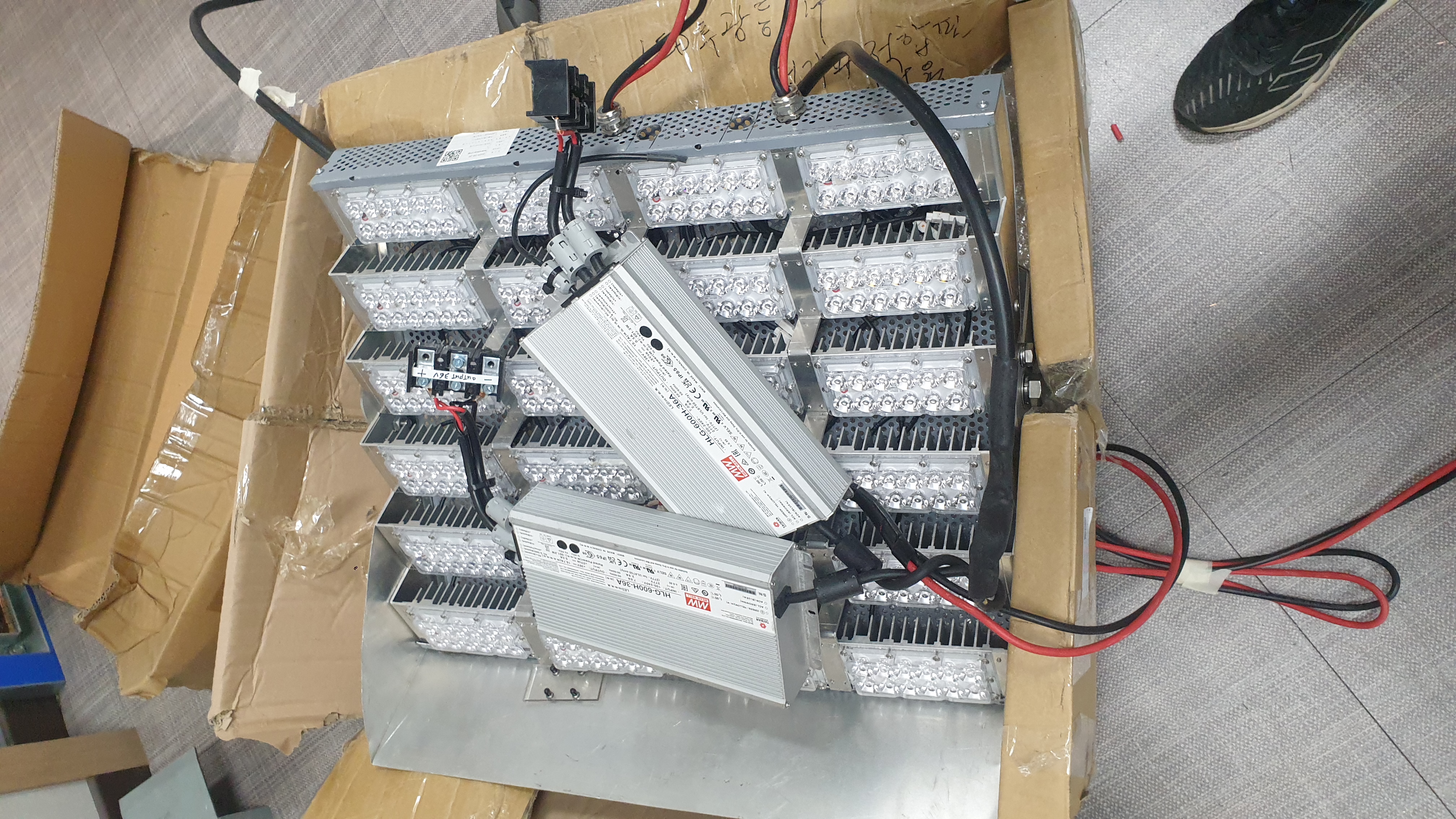

LED투광등기구 1200Watts에 대한 EMI부적합에 대해 개선작업을 하고 측정하니 종래보다는 나아졌다. 2차 측에 임시로 출력선을 1.2미터 절단해 루프를 짧게 하였다. 이후로 AC라인필터와 페라이트 클램프 코어를 임시로 추가했다.
1차 시험에서 120MHz와 180MHz대역에서 부적합 발생해 이를 개선했으나 30MHz대역에서 불안정한 상태다. 방사성EMI와 전도성EMI시험에 적합되기를 바라는 마음뿐이다. 짧은 시간에 디버깅을 하다 보니 긴장되어 온몸이 땀으로 흠뻑이었다.

이 또한 지나 가리라.

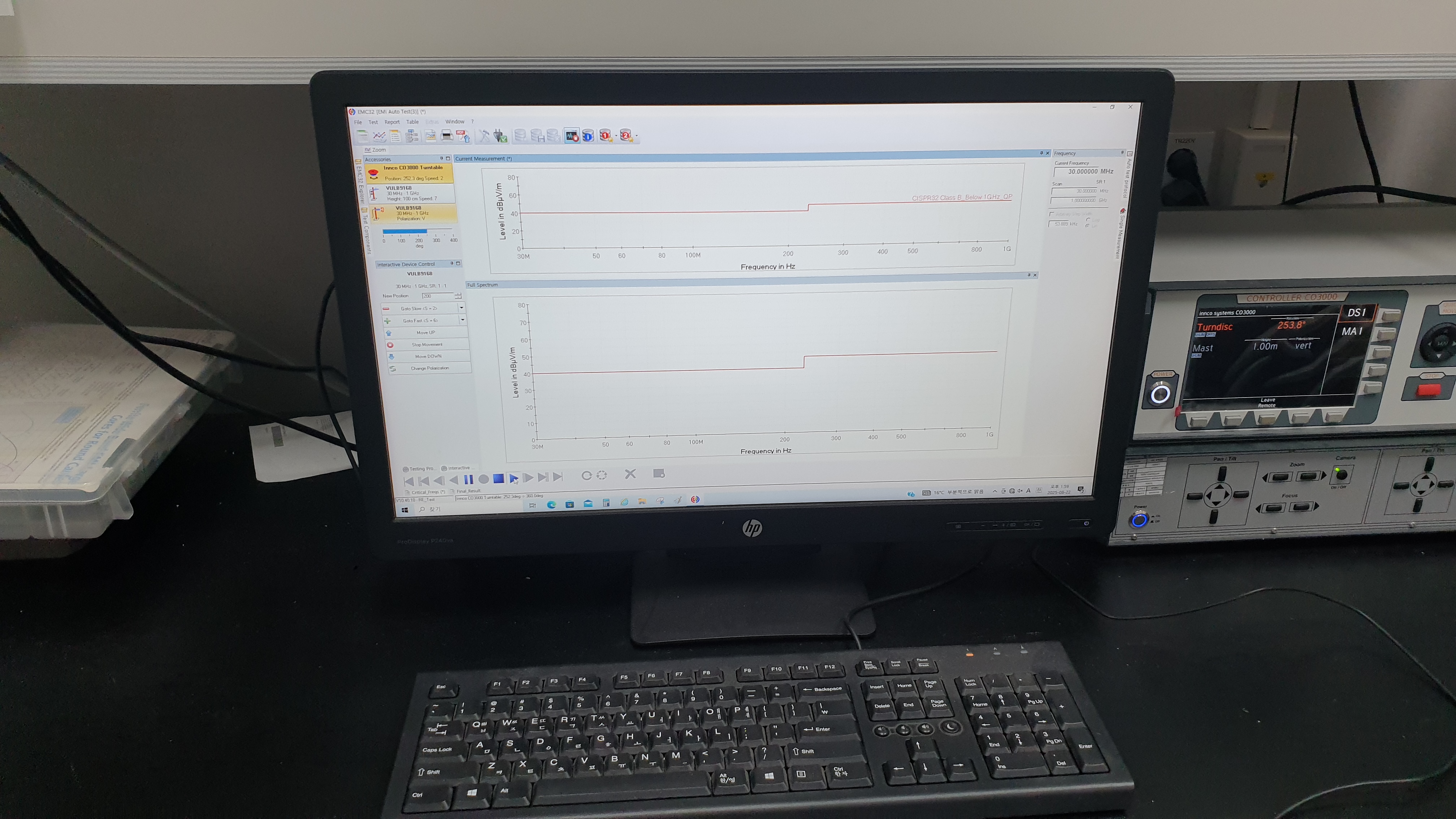

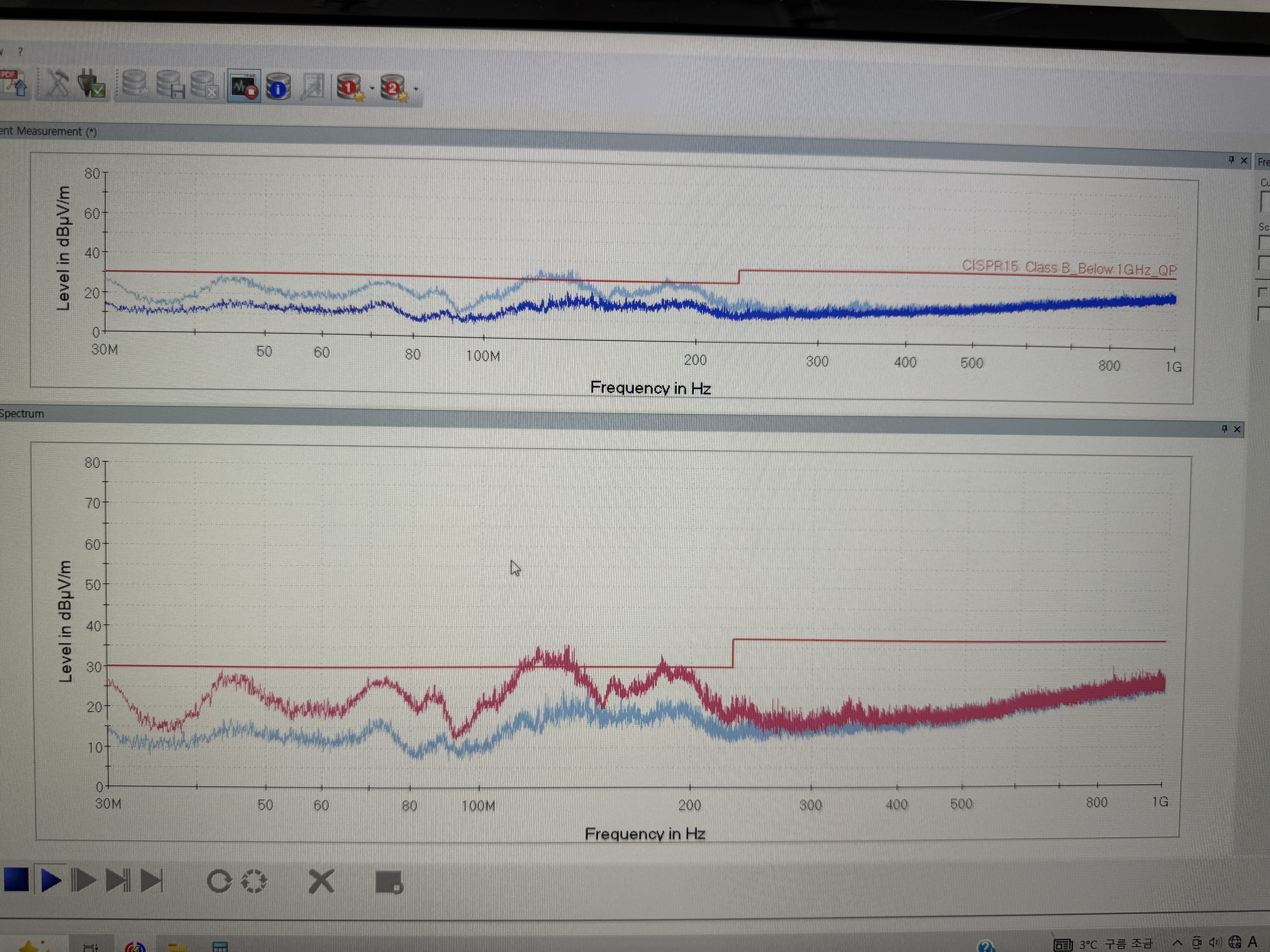

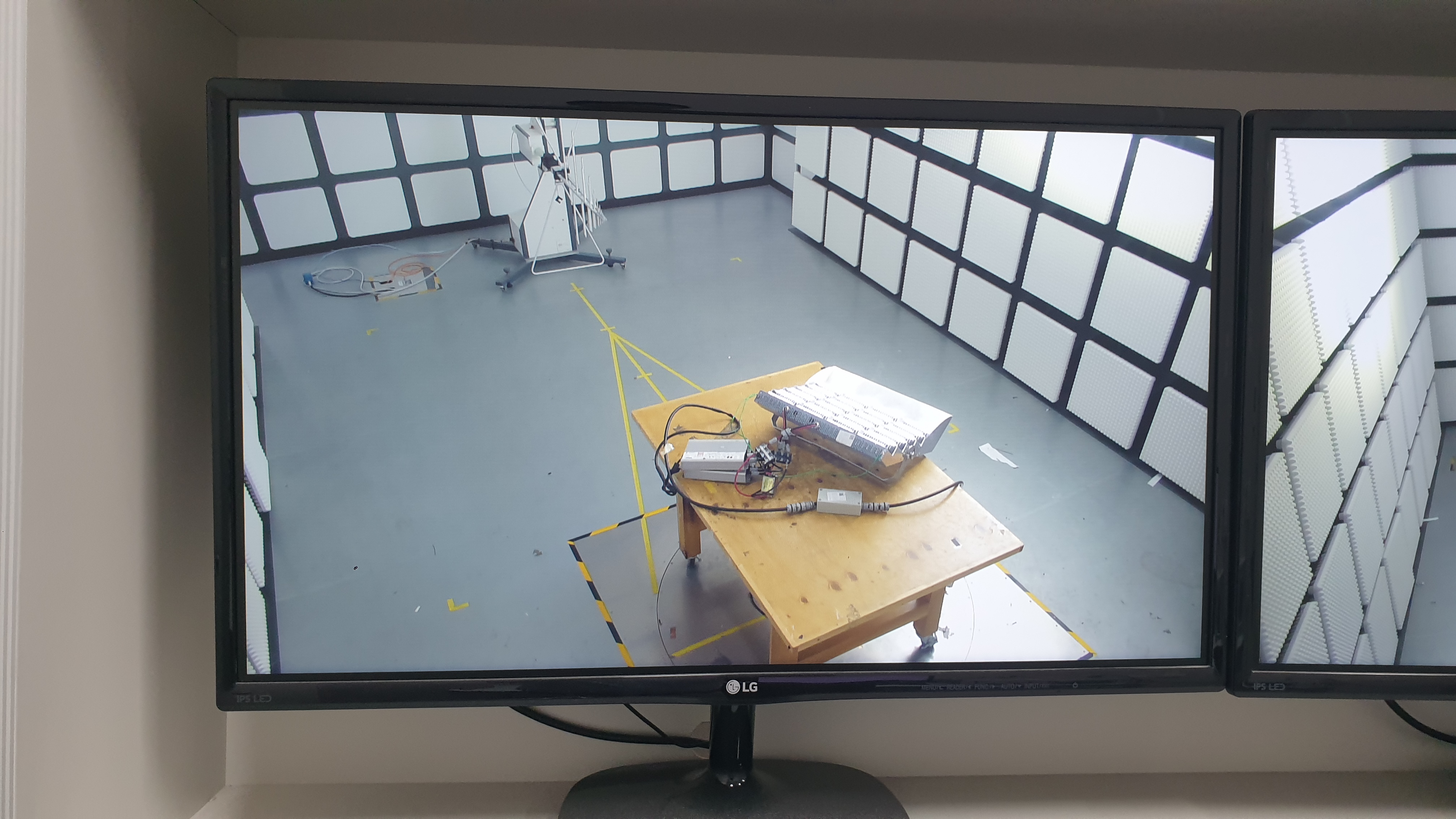

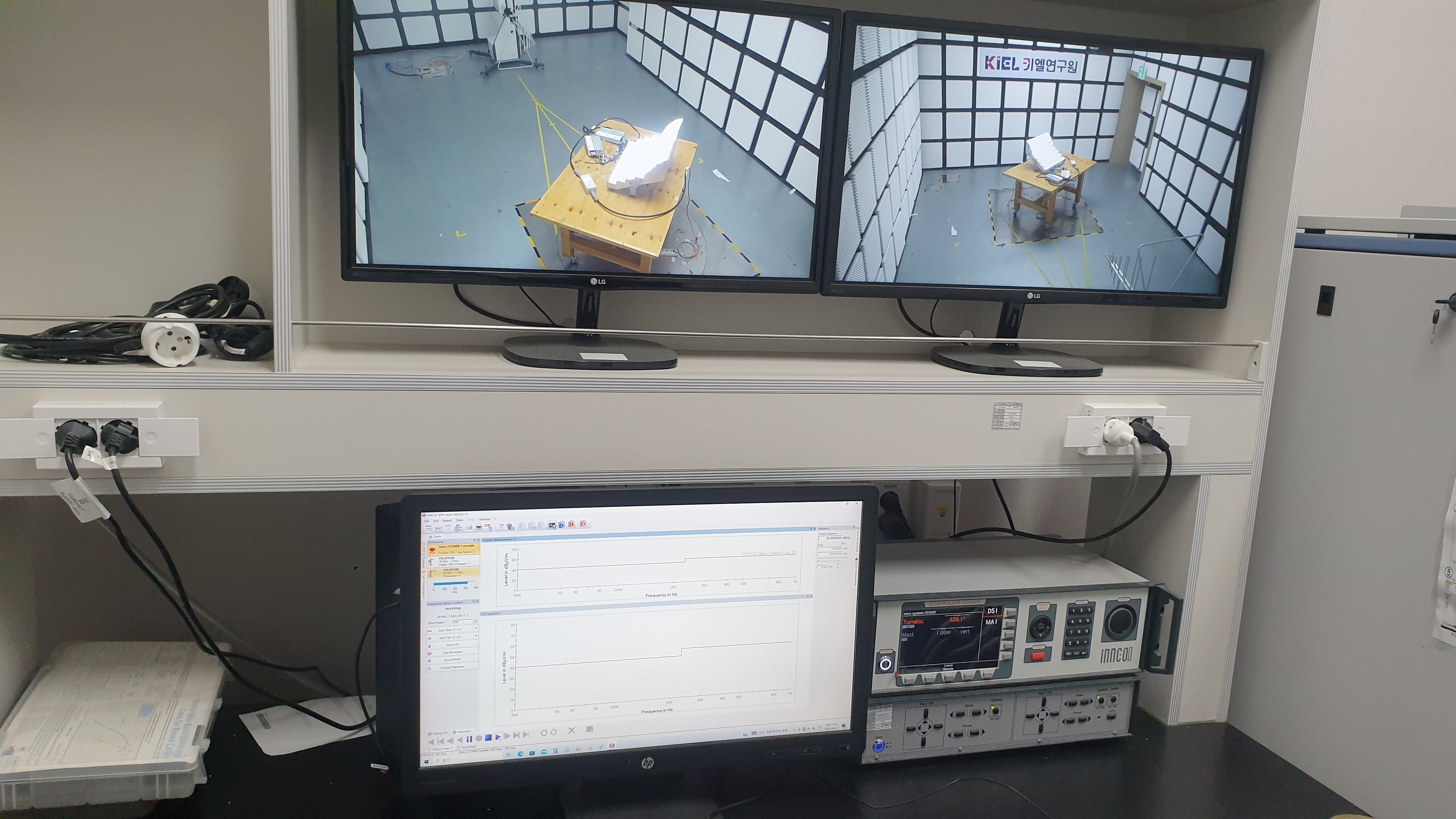

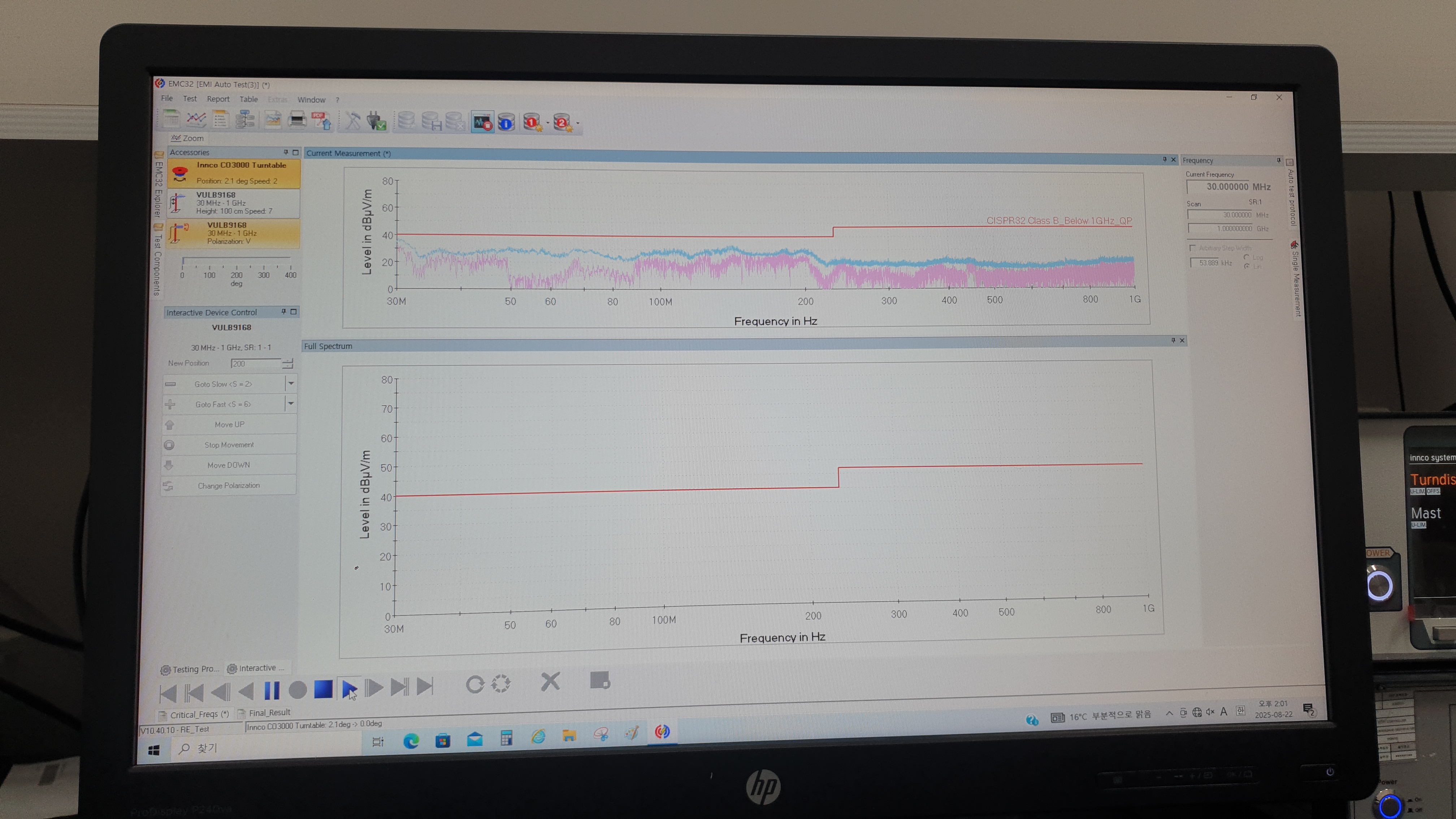

1차 부적합 상황도

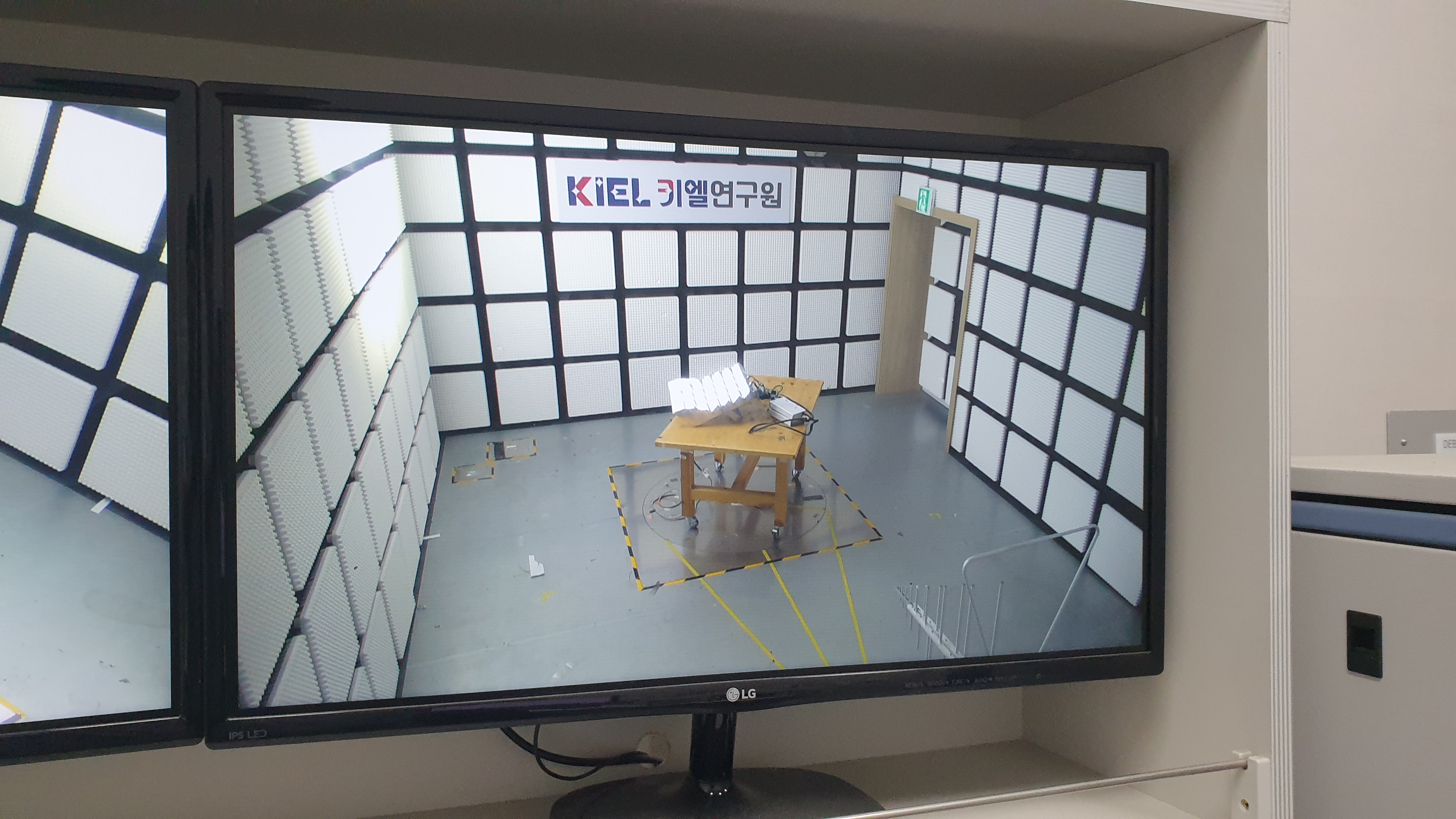

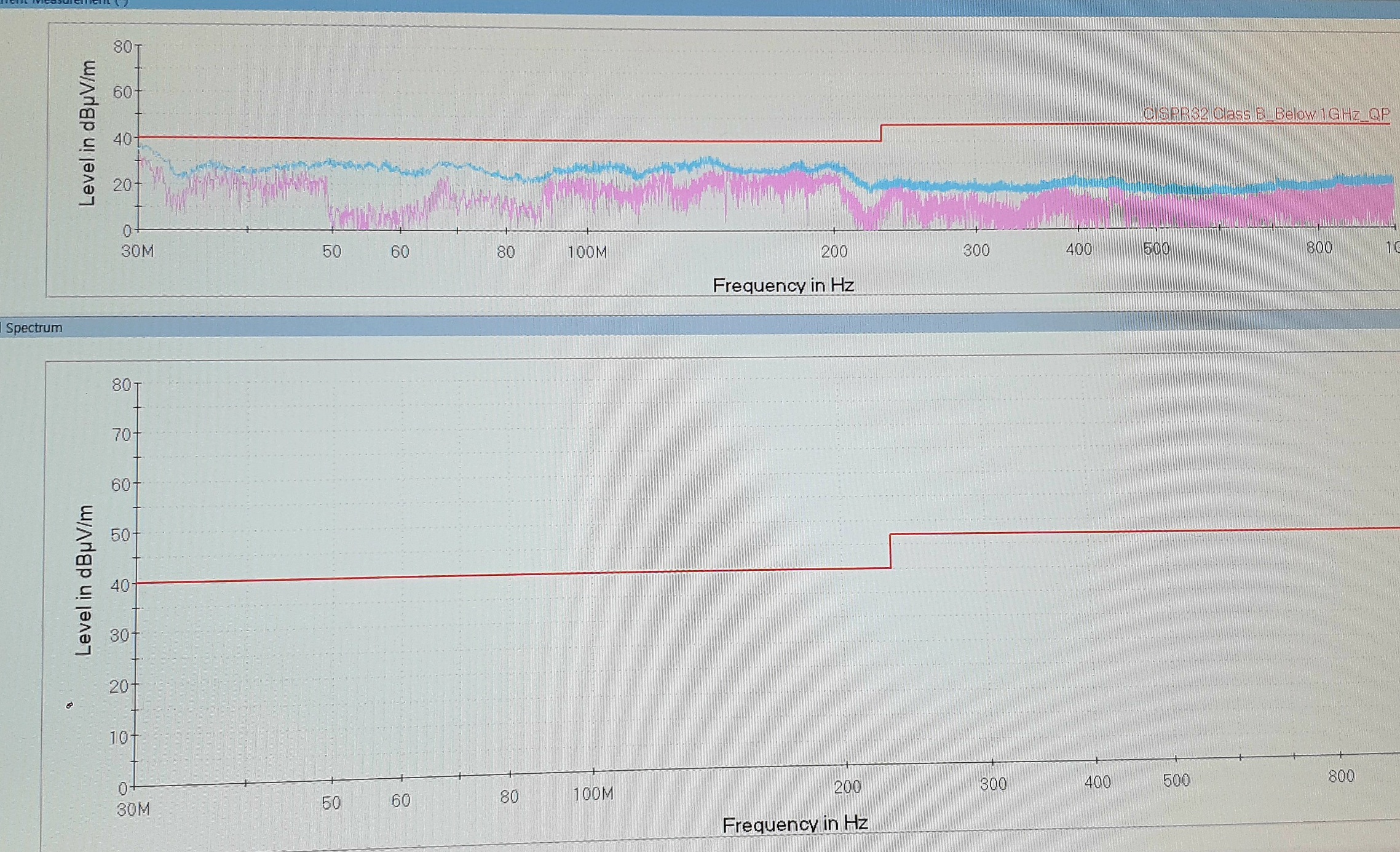

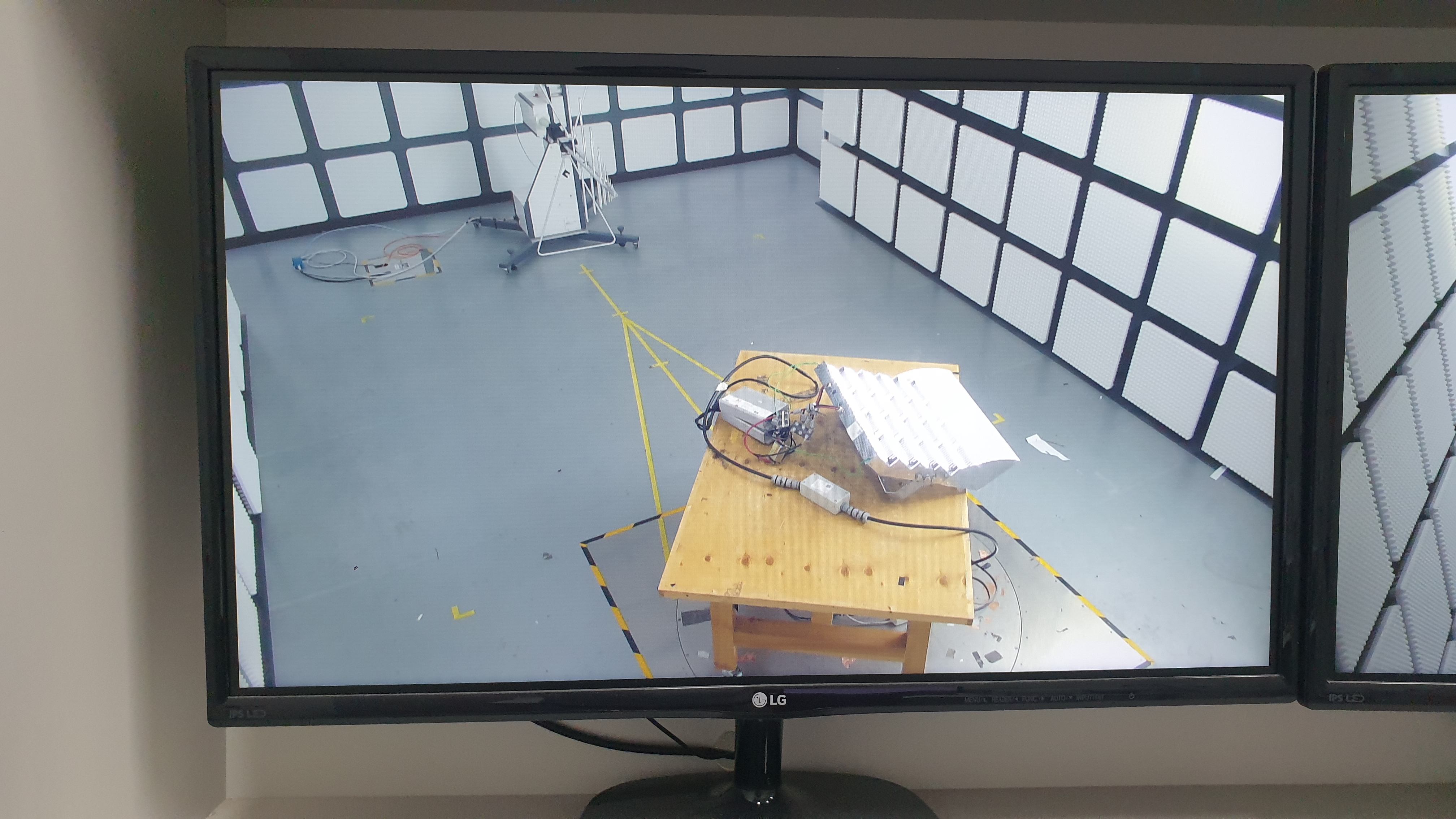

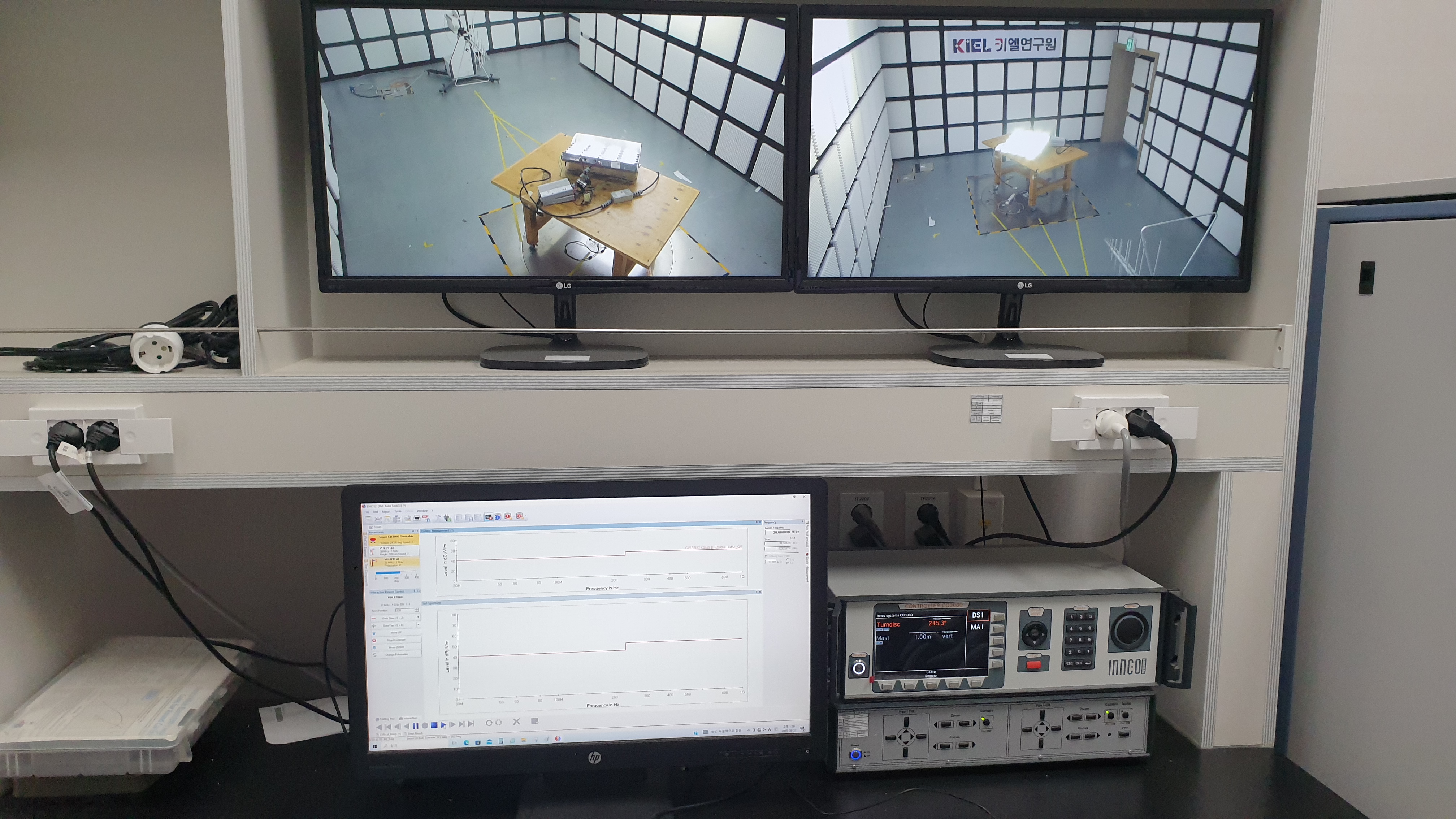

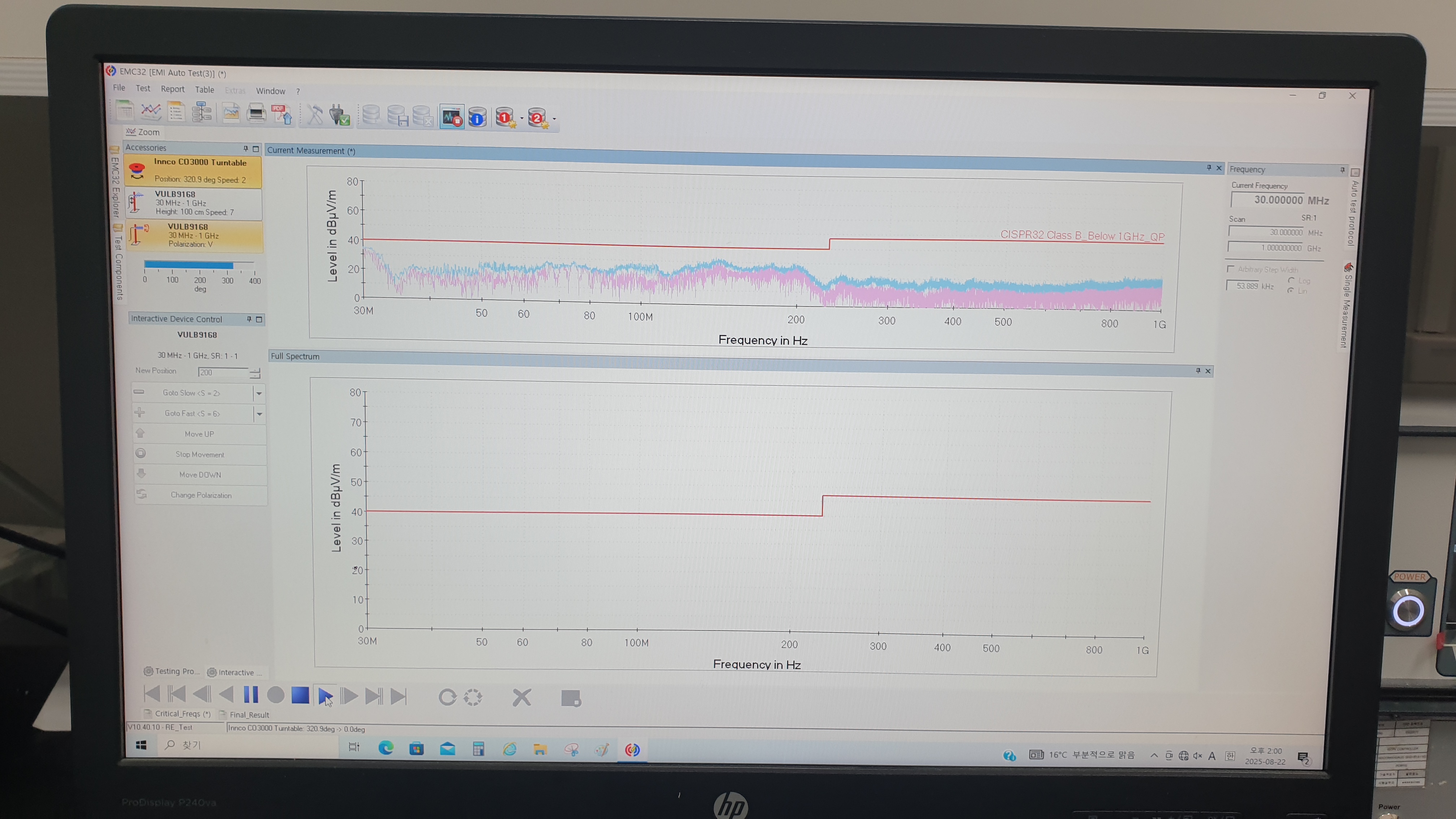

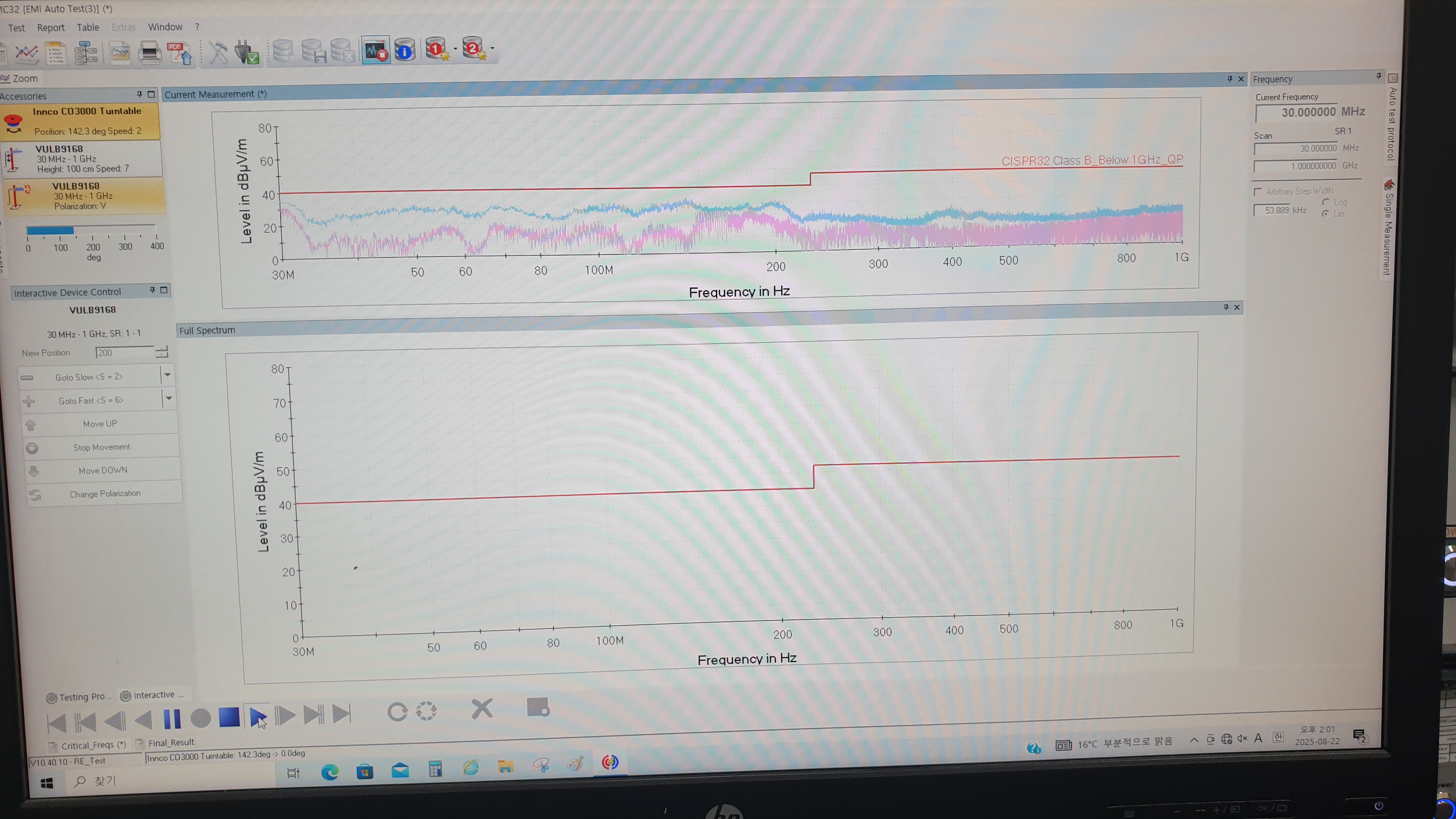

개선후도

향후 개선안은 각각의 컨버터 2차 측에 페라이트 클램프를 2~3회 감는 것과 X-Y캐패시터를 1.2nF~4 7nF추가하고 접지루프를 형성하지 않게 한 개의 선으로 해서 페라이트 클램프 코어를 2~3회 감아서 30MHz대역의 주파수를 억제토록 하는 방법을 고려하고 있다.
쵸크는 공통모드 쵸크를 컨버터의 출력 가깝게 각각 설치하는 것을 고려하고 있다.
