1. 정전압 조절 회로의 부하 전류(I)
회로 구성: 트랜지스터(TR)와 제너 다이오드가 조합된 정전압 회로입니다.
출력 전압(V_{out}): V_Z - V_BE = 10Vz - 0.7V = 9.3V
전류 계산:
I = V_out÷R_L =9.3V÷1.5k = 6.2mA

2. 구형파 왜곡 원인과 대책
원인: 오실로스코프 프로브의 입력 용량(커패시턴스) 보정 불량.
대책: 프로브의 트리머(보정 나사)거패시터를 세라믹 조정봉으로 조절하여 파형이 완전한 직사각형이 되도록 교정합니다.

3. BOM(자재명세서)의 종류
문제: 생산관리, 판매, 영업 일정 등을 위한 BOM은?
정답: 계획 BOM (Planning BOM)

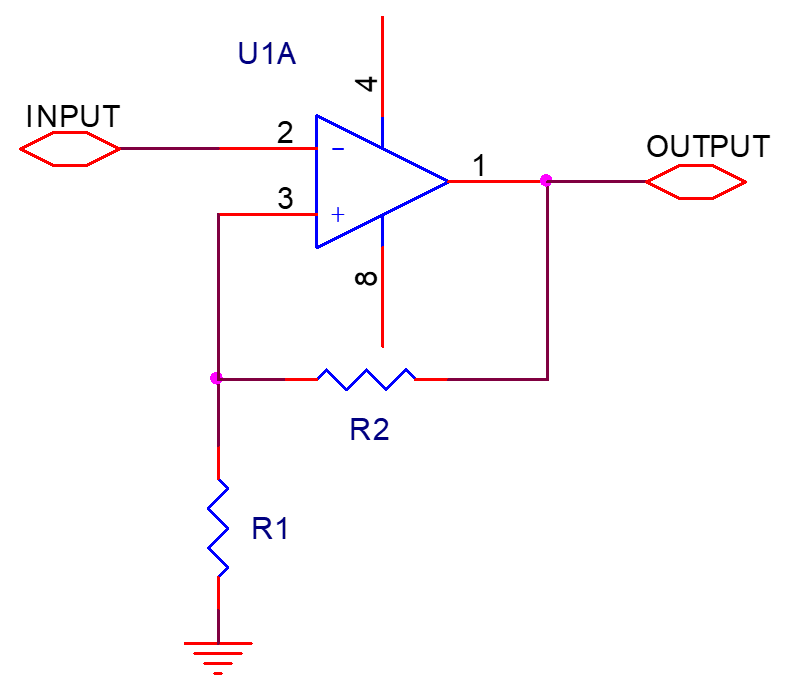

4. 반전 증폭기 회로
입력 신호가 OP-Amp의 반전(-) 단자로 입력되는 회로입니다.

5. 우선순위 인코더(74147) 출력
상황: 2번, 5번, 8번 스위치가 동시 입력될 때.
동작: 가장 큰 숫자인 8번만 인식합니다.
출력: 74147은 Active Low 출력이므로 '8'(1000)을 반전시킨 결과값입니다.
정답: L, H, H, H (\A, \B, \C, \D 순서 기준)

6. 비교기와 적분기 사이의 회로 완성
구성: 비교기의 출력을 적분기로 전달하기 위한 저항(R)을 직렬로 연결하고, 적분기 OP-Amp의 피드백 루프에 커패시터(C)와 병렬 저항(R)을 배치하여 회로를 완성합니다.

7. 듀티비(Duty Cycle Ratio)
계산: 1ms÷4ms×100% = 25%

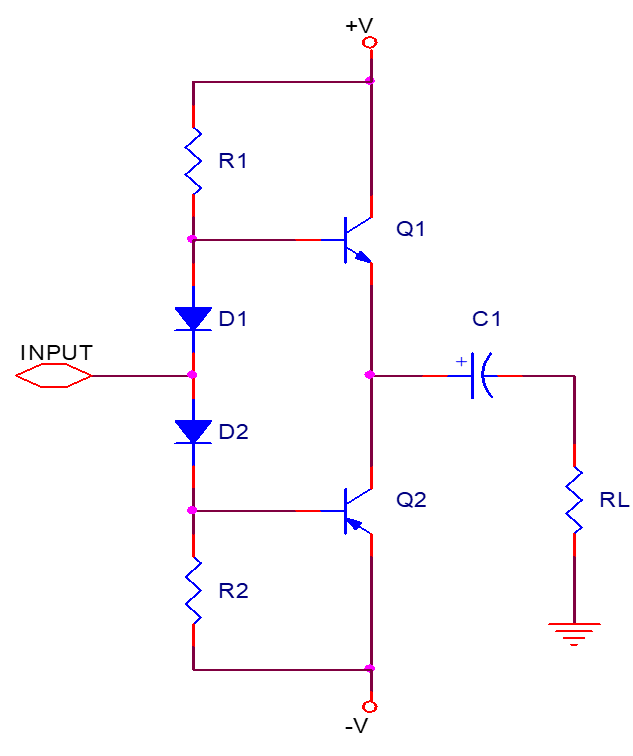

8. 회로 고장 진단 (푸시풀 증폭기)
증상: 정현파 입력 시 출력의 음(-)의 주기가 나타나지 않음.
원인: 음의 신호를 담당하는 Q2(PNP 트랜지스터)의 결함 또는 해당 라인의 바이어스 다이오드(D2) 불량.

9. PCB 동박 두께 단위
정답: 2oz (온스) 또는 이를 두께로 환산한 1온스 35um(1.4mil)
2온스 70um(2.8mil)

10. 일반 다이오드 클리핑 회로 조건 도시: 일반 정류 다이오드 사용.
해석: 다이오드가 출력단과 병렬로 역방향(위쪽이 캐소드)으로 배치된 형태라면:
양(+)의 주기: 다이오드가 역방향 바이어스가 되어 끊긴 상태가 되므로, 입력 파형이 그대로 출력됩니다.
음(-)의 주기: 다이오드가 순방향(0.7V)으로 도통되어 신호를 그라운드로 흘려버립니다.
출력 파형: 0V를 기준으로 양(+)의 영역은 구형파가 그대로 나오고, 음(-)의 영역은 -0.7V 지점에서 일직선으로 잘린(클리핑된) 파형을 그립니다.
