무선DMX512디바이스

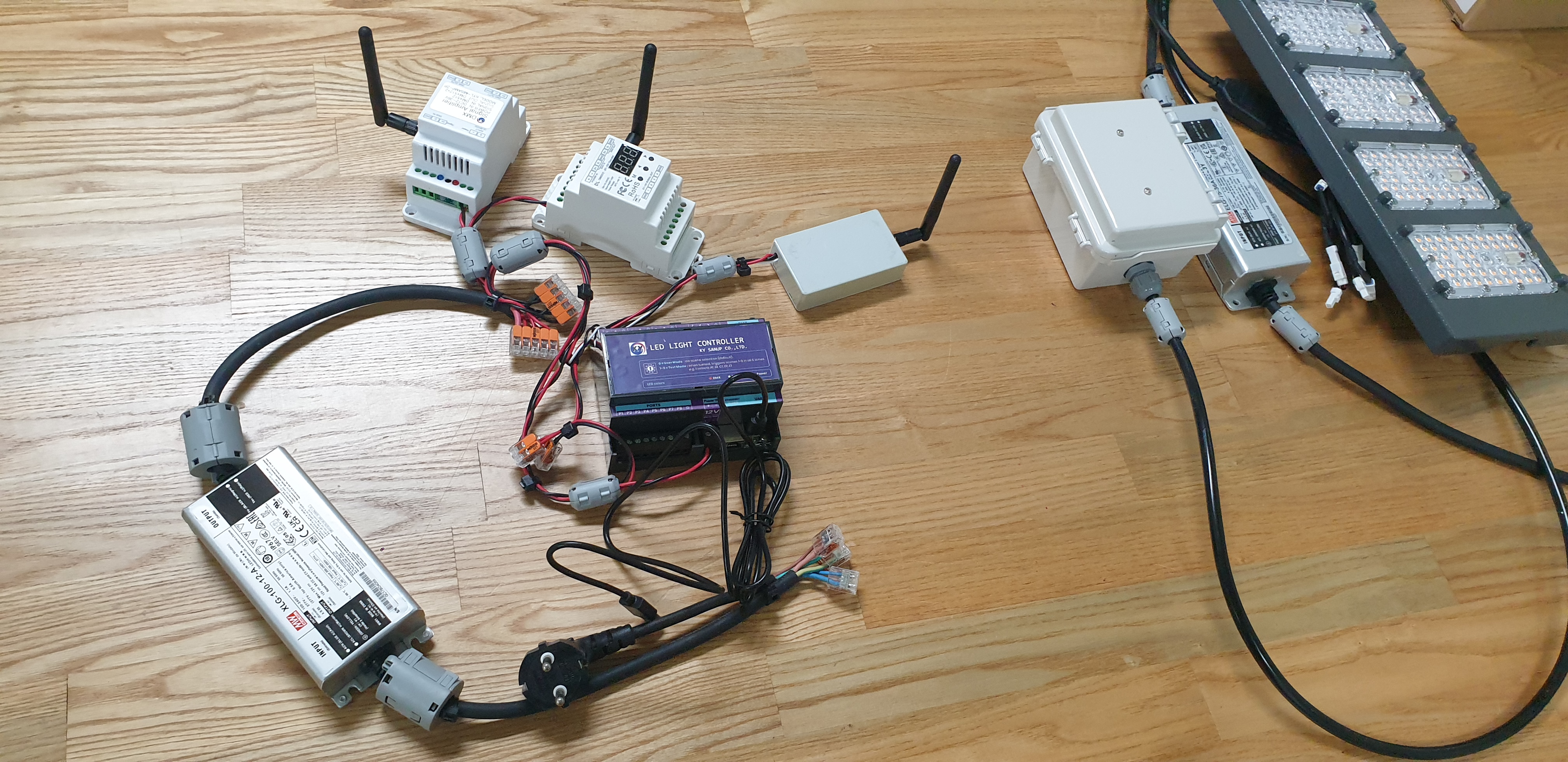

무선 DMX512 장치에 대해 전자파적합필을 취득하고자  시험시료를 제작했다. 클램프 페라이트코어를 걸어서 공간 방사 잡음이 감쇄토록 했다.

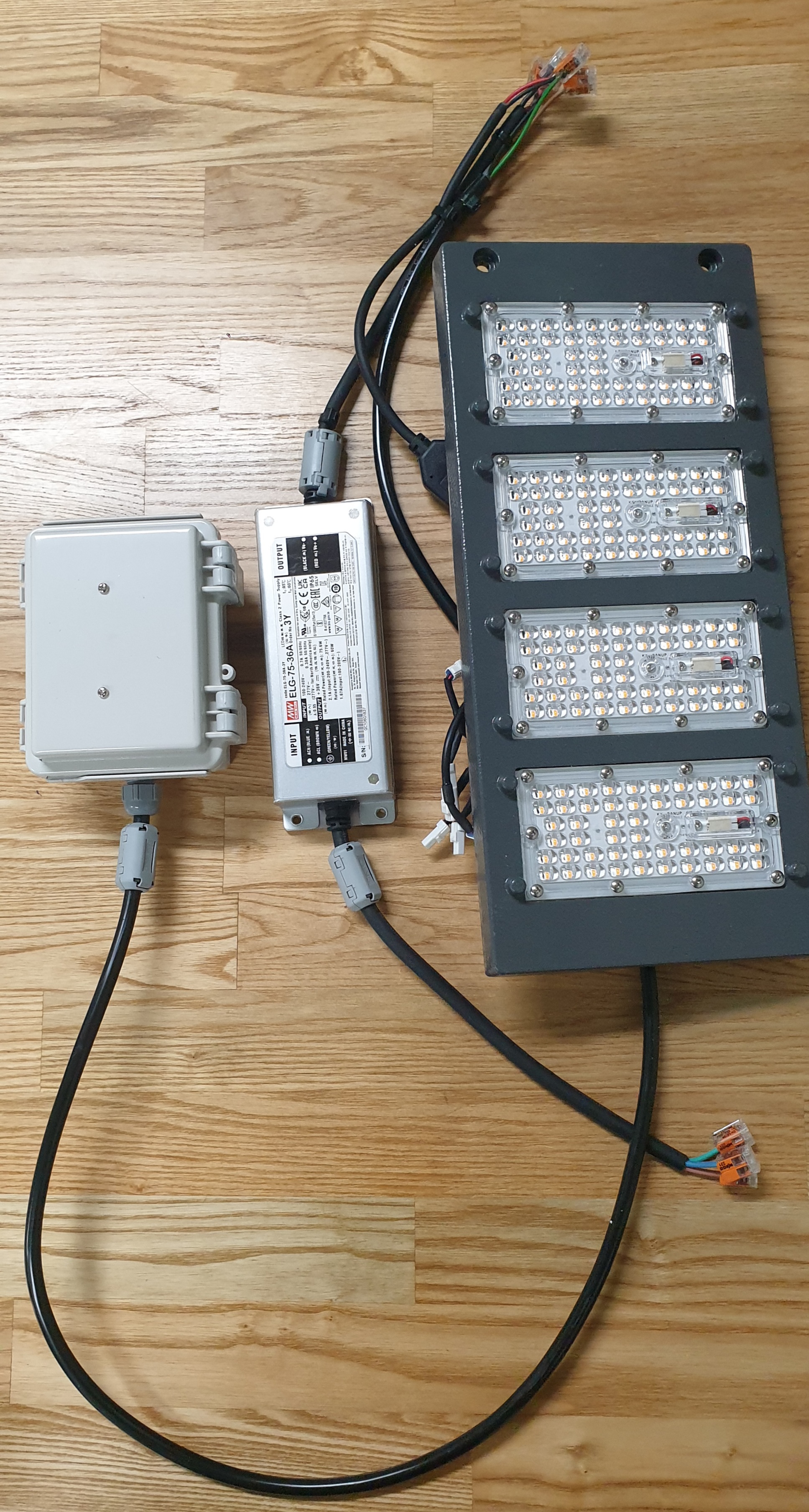

안테나가 달려있지 않은 기기는 이동체감지 디밍제어기이다.

전파의 도플러 현상을 이용한 방식이다. K밴드 대역 24 GHz 송신주파수와 수신주파수의 차이로 이동체의 감지와 미소신호 증폭을 하는 상태이다.

이 신호를 받아 0~10 VDC의 디밍제어 출력전압치를 발생하며 부하를 접속하여 육안으로 LED가로등광원모듈 점등상태의 밝기 변화를 알 수가 있다.

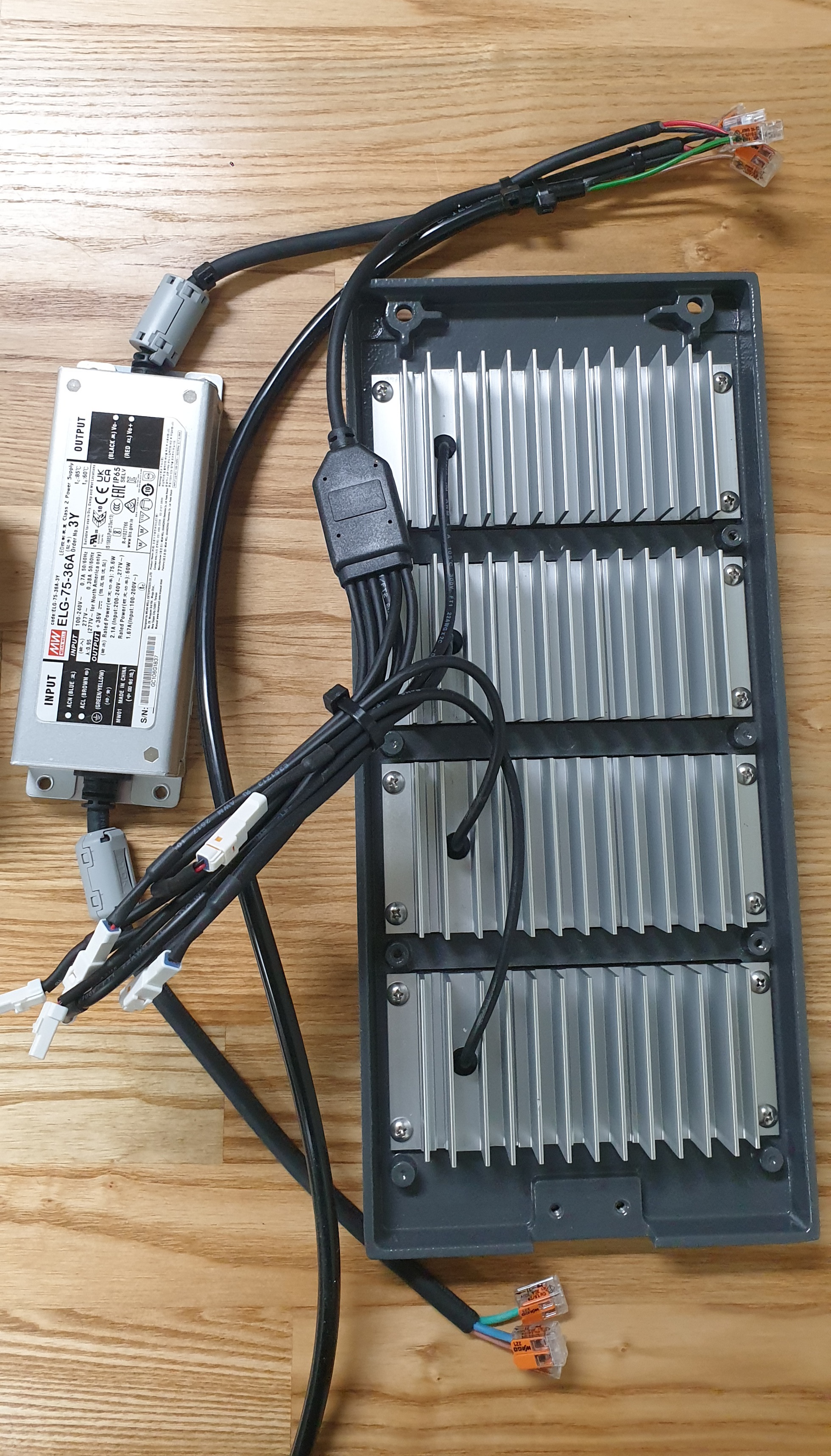

교류를 직류로 변환하는 LED컨버터는 KC인증을 취득한 것을 적용했다.
전자파적합필 시험에 있어 비인증 컨버터를 적용하면 비용이 높게 발생하고 부적합 요인이 되어 개선이 매우 어려워지며 비용만 지출하고 취소를 할 수밖에 없는 경우가 발생할 수 있다.
