고출력 LED투광등기구 제작

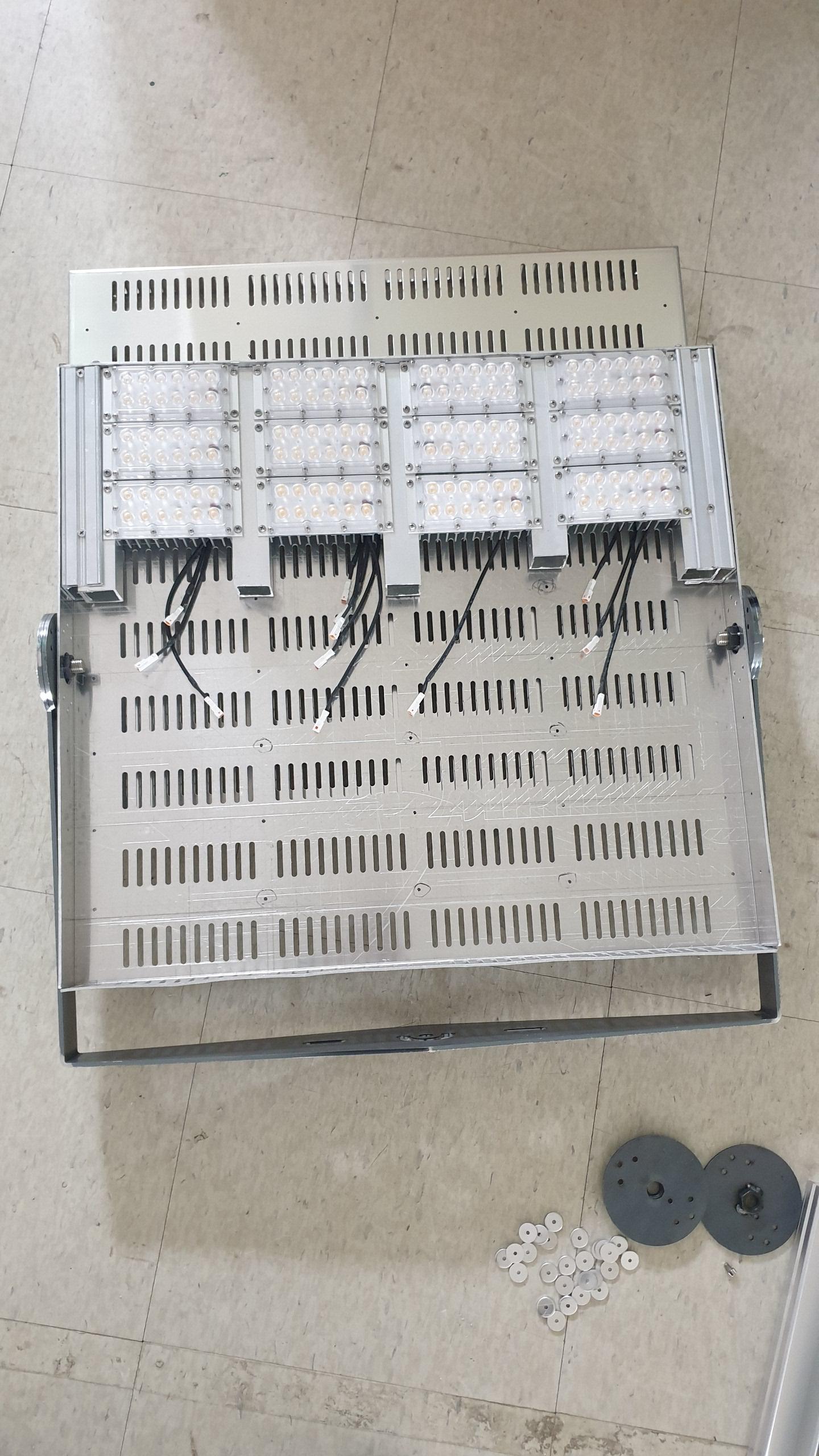

1,200와트급의 LED투광등기구를 설계 제작중이다. LED광원엔진모듈은 최대 출력30와트로 해서 40개의 모듈을 적용 하려고 한다. 인가전압을 올리려 하니 PCB를 재설계 해야 하는 불편함이 따른다.

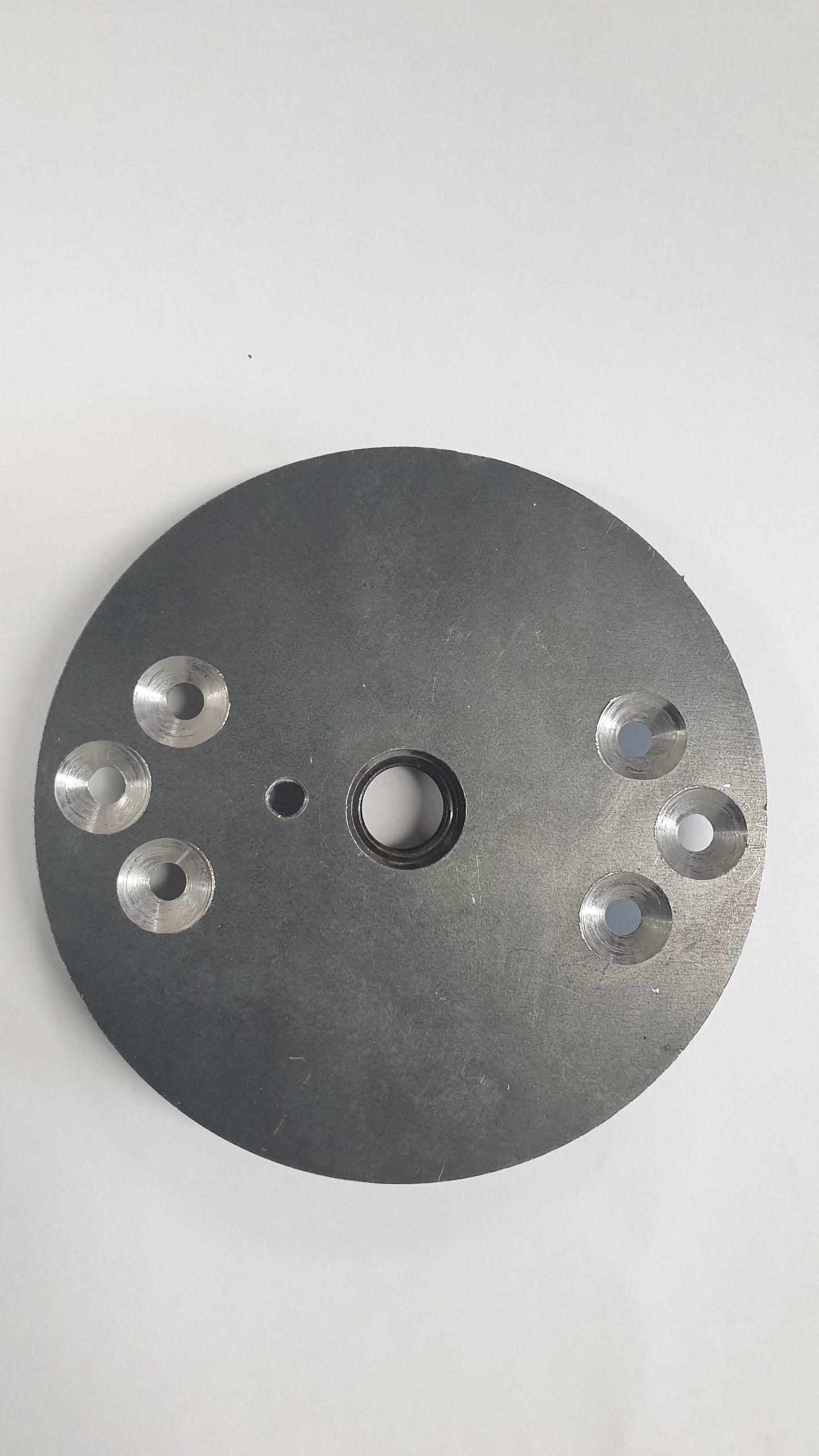

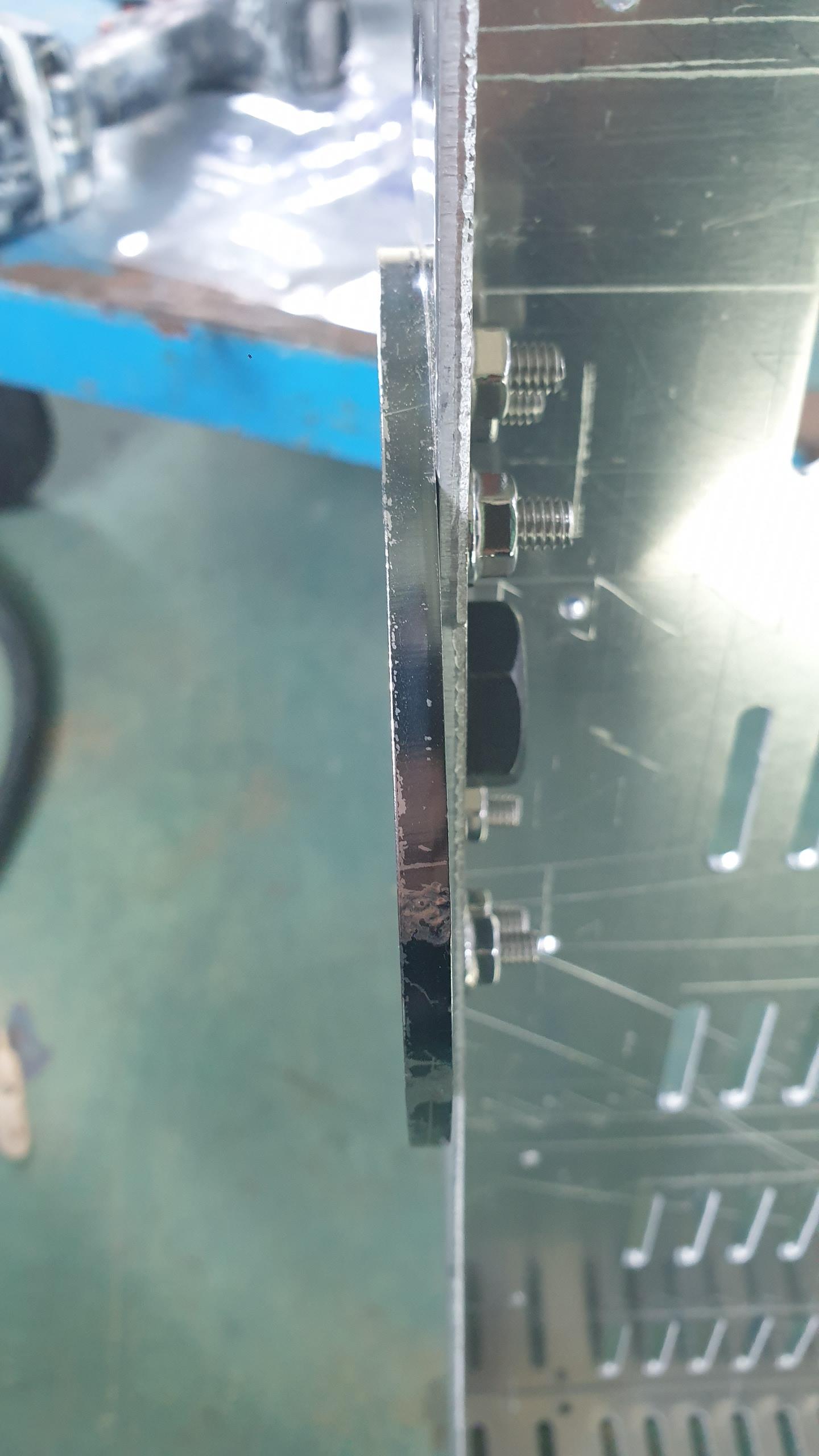

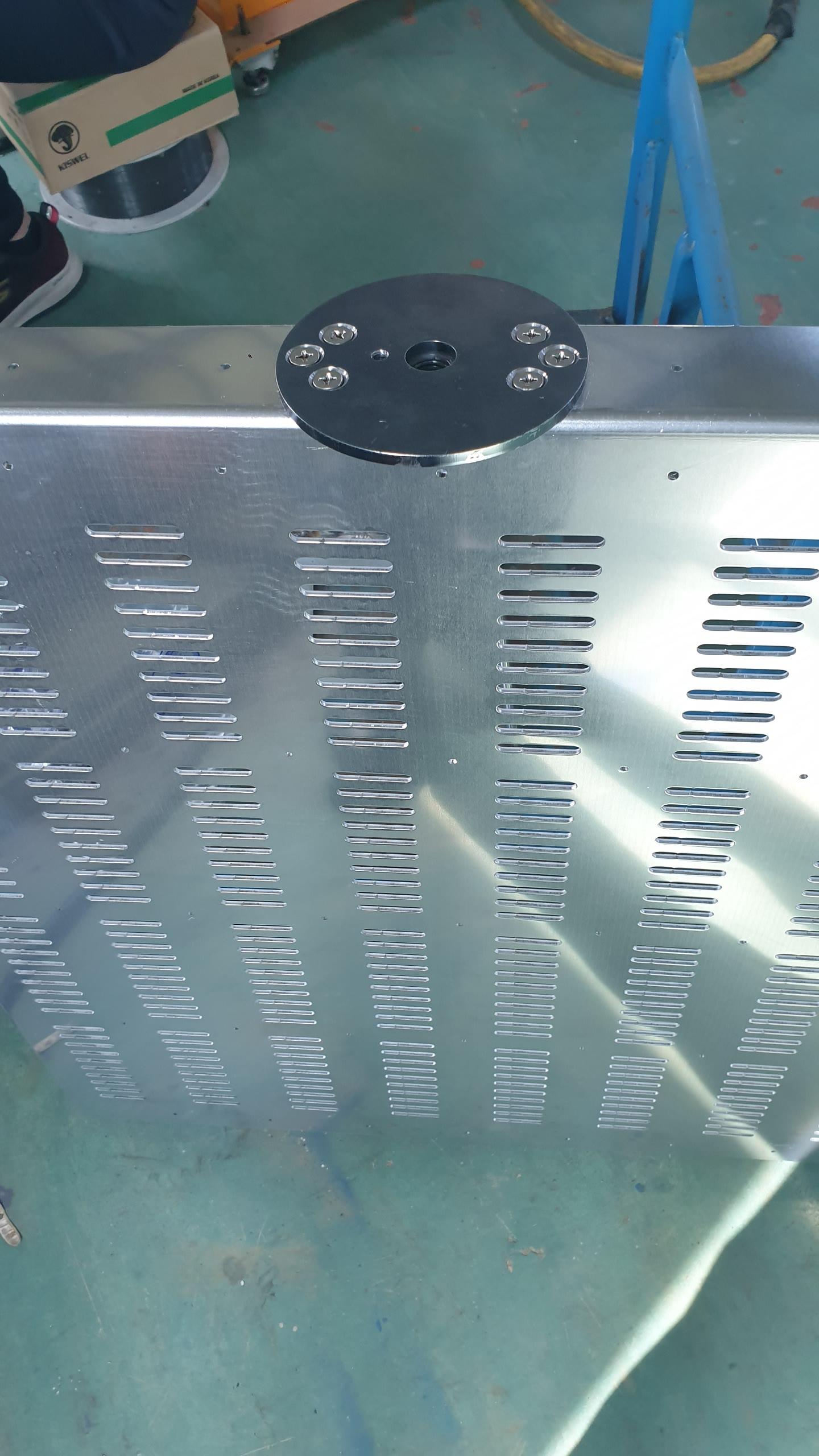

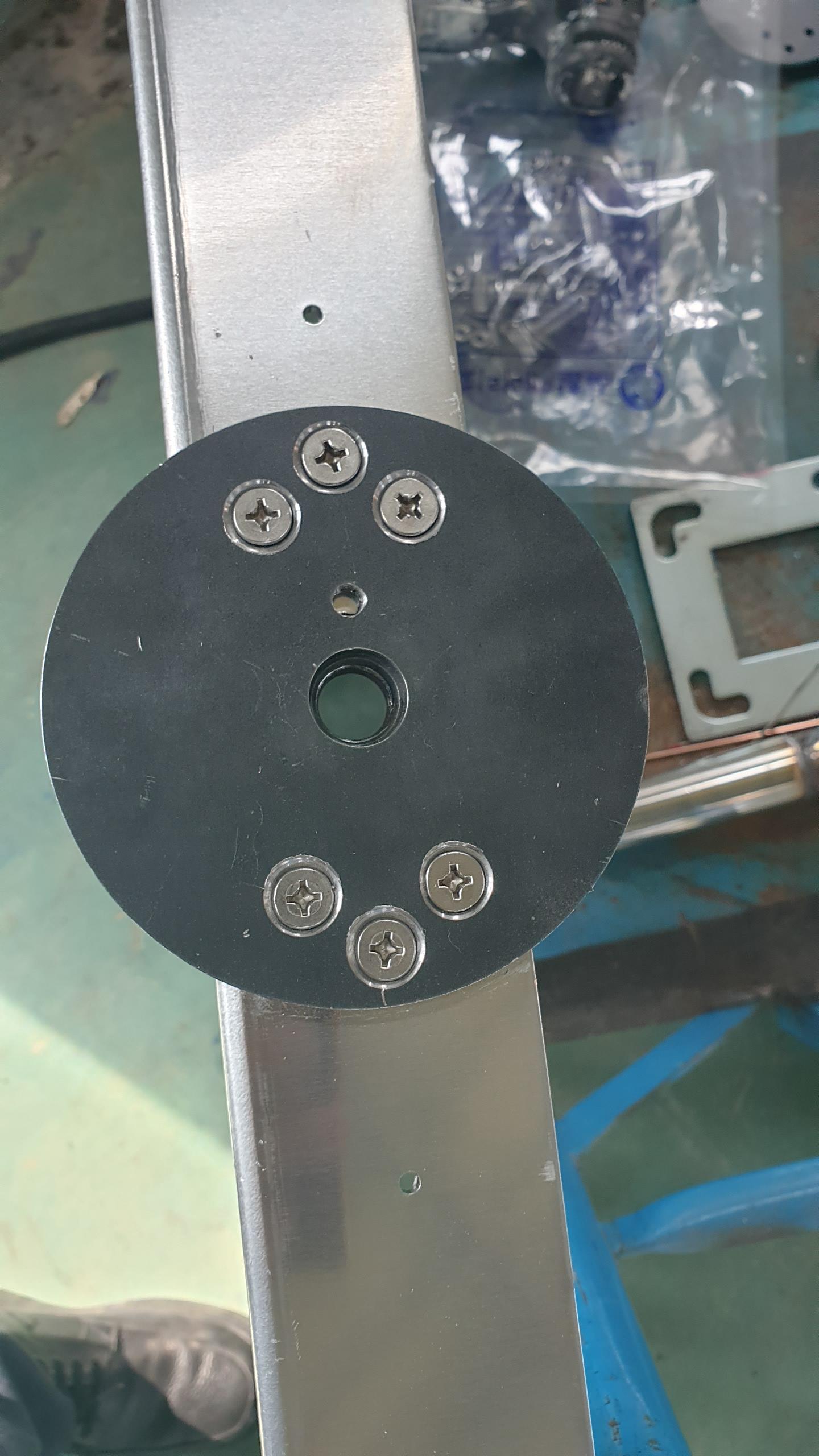

종래 설계한 것을 공용으로 하는 것으로 했다. 축구경기장용으로 설계를 실시했다. 하우징은 방열성능을 고려해서 알미늄 판재를 적용하고 브라켓은 레이져 가공 하는 것을 고려했다. 시제품을 제작하려는 도중에 문제가 발생했다. 외형사이즈가 좀 크다. 사이즈를 줄여야 20미터 높이의 등주의 꼭대기에서 등간의 간격이 여유가 있어 간섭없이 설치하는데 문제가 없다.

LED패키지도 5000K(켈빈)으로 색온도가 낮아 5700K로 한릴을 구매해서 PCB를 제작하는 것으로 했다. 연색지수는 최소 80Ra를 택했다.

광효율은 135lm/W정도로 총광속은 135lmW×1,200Watts=162,000lm을 설계목표로 했다.
방열성능을 미리 검토해서 목표달성에 무리는 없을 것으로 본다.
고효율에너지기자재 인증의 경우 LED실외등기구는 광효율이 115lm/W이상, 연색지수는 75Ra이상이다.
청색칩발광을 형광체를 적용하다 보니 색온도가 높아 빛으로 변환하는 효율이 높은데 반해 연색지수는 낮다. 그러다 보니 두가지를 만족하기 위해 색온도가 다른 LED패키지를 혼용해 사용하는 경우도 있다.

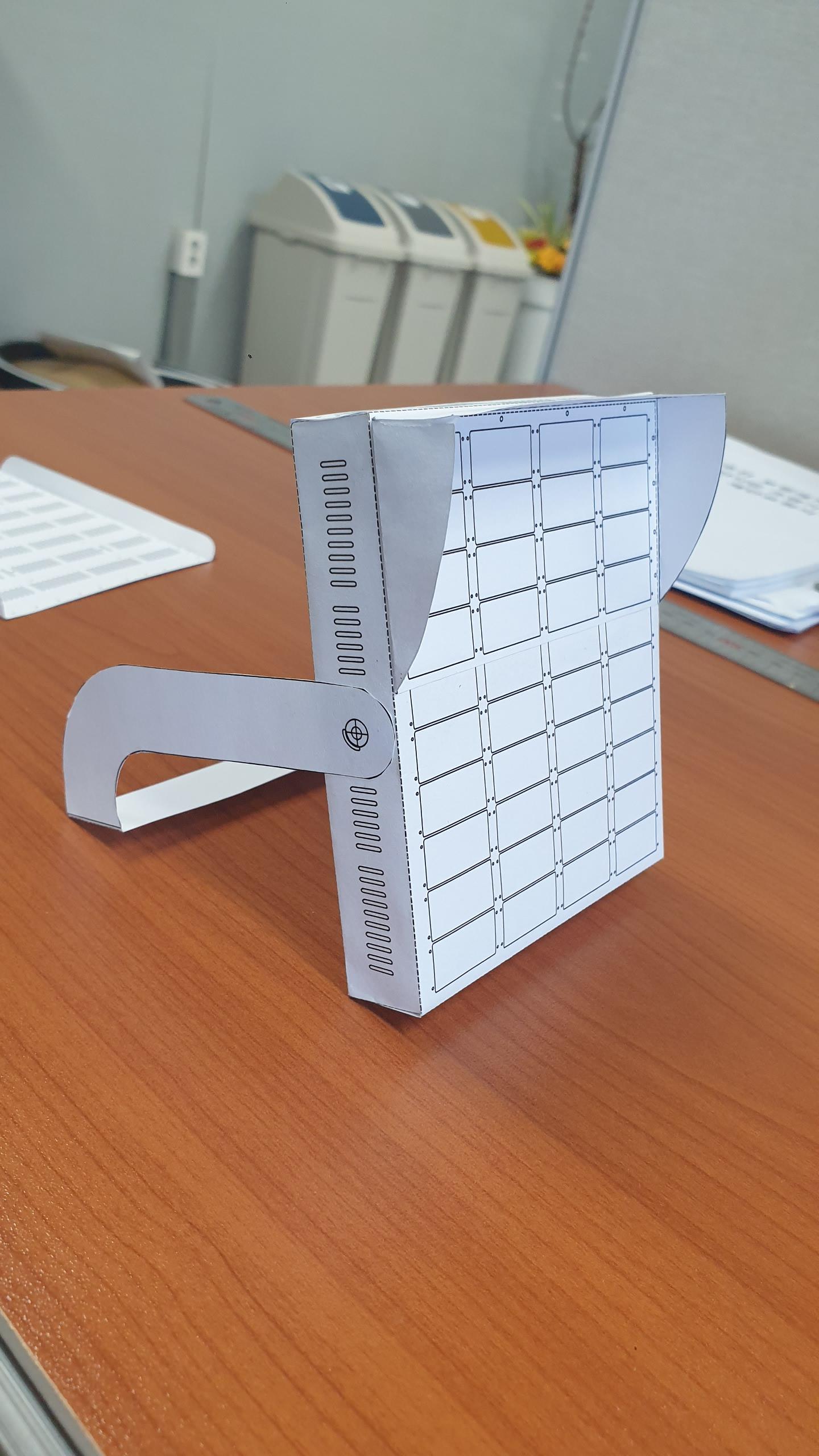

외형도
