제74회 전자기기 기능장 실기(필답형)

지난 73회 보다는 조금 난이도가 있는 시험문제가 출제 되었다. 시험문제 중에는 문제가 잘못되어 있는 부분이 10점 회로 스케치 부분에서 발견이 되었다.
그냥 지나 칠 수가 없어서... 저항기 R7와 GND사이의 패턴 연결이 Bottom 면에서 없었다.
출제자가 일부러 한 것인지?
실수를 해서 연결을 하지 않은 검토가 미흡한 상태라고 본다.
회로도에는 GND표시가 있는 상태다. 시험감독을 통해 얘기했더니 있는 상태로 그대로 하면  채점할때 고려를 한단다.

실기 작업형의 문제에 DA컨버터의 PCB조립 부분이 있는데 PCB설계 경험이 없는 사람이
Artwork을 해서인지 짜증이 날 때가 많았다.

GND패턴을 넓게 해놓다 보니 동박패턴면적으로 열전도가 되어 부품 납땜이 잘 되지 않는다. 왕짜증이다. 전자기기기능장 수험자들 실력을 아래로 보는 경향이 있지 않나 하는 생각이 든다.

동작만 되면 되는 것 아니냐 할지 모르겠는데 기본이 잘못 되어 있다. 생산성을 고려하지 않은 설계다.

그리고 배포한 부품은 시험종료후 왜 회수를 해 가는지 이해가 가지 않는다. 실기검정비에 부품비가 포함된 것이 아니던가?
아니면 불량부품 불출 의혹을 없애기 위함인지 궁금하다.
얘기가 삼천포로 빠졌다.



필답 시험 봤을때 기억을 더듬어 출제 내용을 기술해 올려 봅니다. 문제가 약간 상이 할수도 있으니 참조용으로 활용을 바랍니다.

미흡한 글을 올리면서
"목표 달성을 위해 지극히 간절하지 않으면 무엇이든 이룰 수가 없다." 라는 생각을 하게 됩니다.

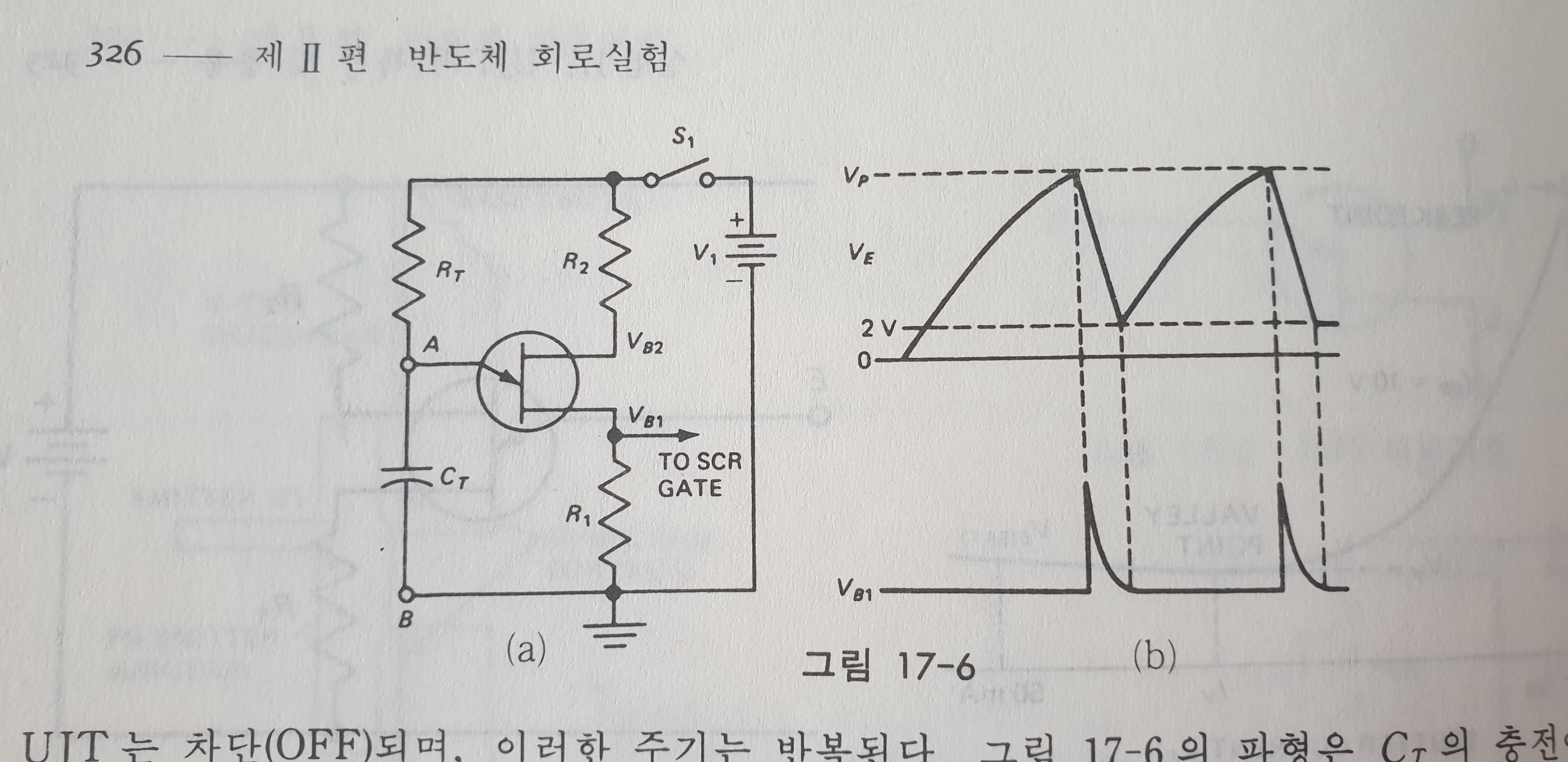

1.UJT의 출력 파형 도시(5점)

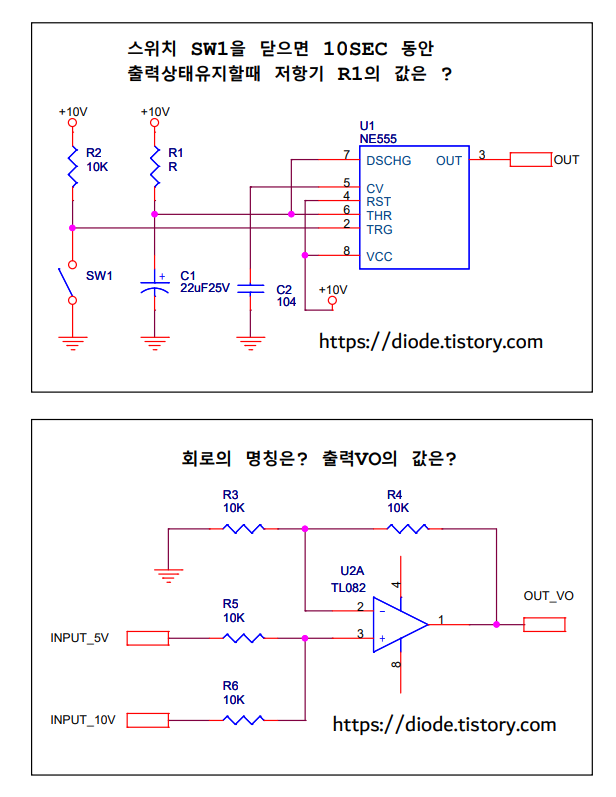

2.(5점)
3.(5점)

4.표면실장장비(SMT)공정에 필요한 것으로 스테인리스 SUS304(JIS용어), STS304(KS용어)재질의 판재를 크림솔더가 PCB 솔더패드면에 도포되도록 레이져 가공으로 판재를 천공해 제작해 만드는 것을 무엇이라고 합니까?
(5점)

5.전자파EMC관련해 고주파 성분의 잡음을 제거하기 위한 필터는 무엇인가? (5점)

6.100MHz의 주파수를 300MHz의 주파수로 변환하는 것을(      )회로라 한다. (5점)

7. 부품Data Sheet예시
-5V에서 5V까지 상승하는데 걸리는 시간은? (5점)
Rise time: 0.3usec

8.SMPS에서 고장이 자주나는 것을 세가지 순서대로 기호로 도시하시오.(5점)
ㄱ FET
ㄴ 코일
ㄷ 방열판
ㄹ 브리지다이오드
ㅁ Feedback resistor

9. Silk면과 Top면과 Bottom면을 보고 회로도를 심벌과 같이 빈란에 표시를 해서 완성 하시오.(10점)
