전자기기기능장 실기 작업형 연습

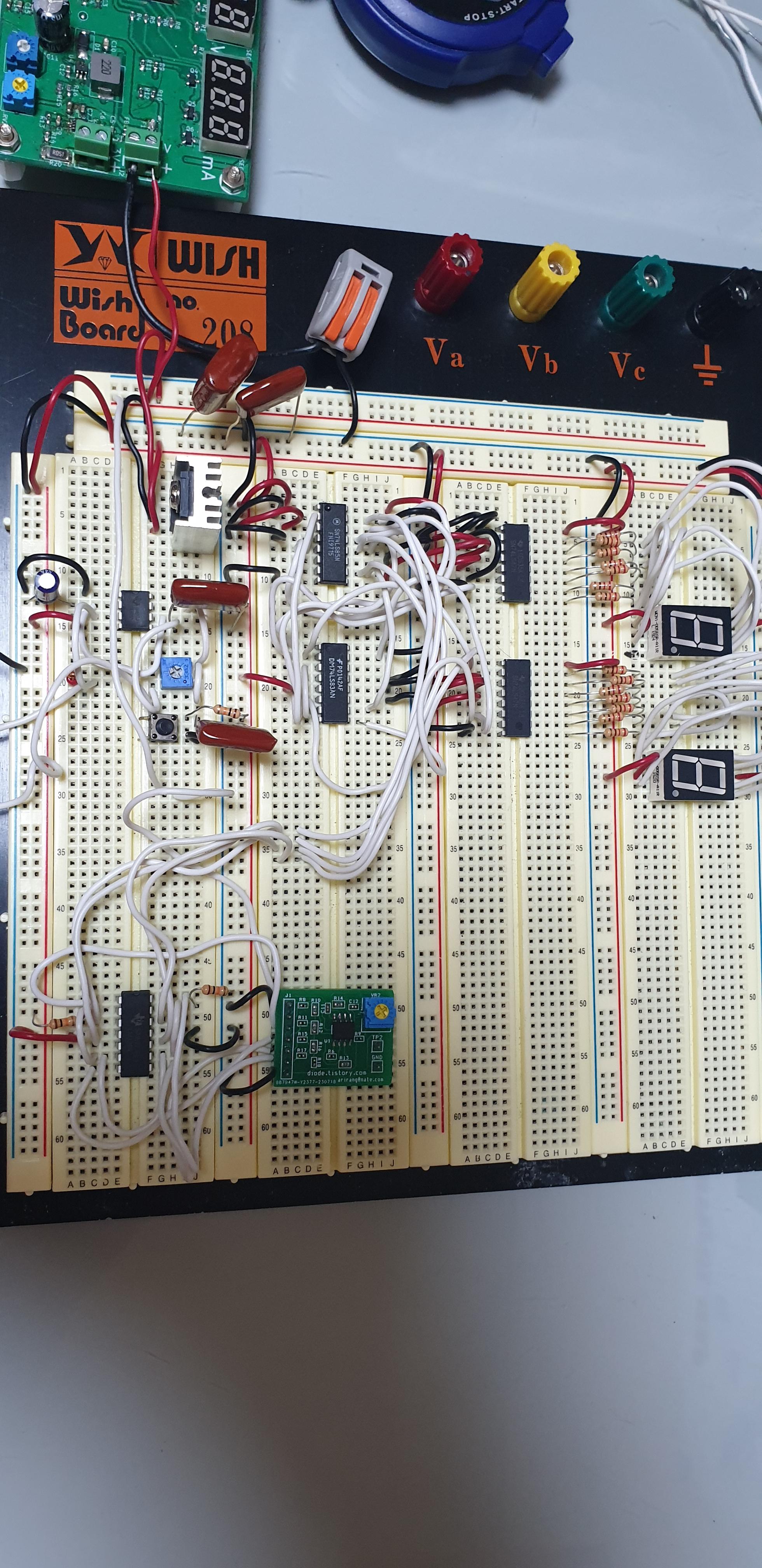

브레드보드 회로조립

MCP6004를 제외한 나머지를 조립했는데 처음 치고는 그동안 여러번 떨어진 경험이 있어서 그런지
39분 24초가 걸렸다.
쉬지 않고 삼십분을 넘기니 멘붕이 온다.
시작이 반이라 했으니 부단한 연습 밖에는 없다고 생각한다.

여름휴가를 방콕에서 보내며....,
DA컨버터 회로의 입력 Q1~Q4의 입력전압을 +5V입력을 가해  VR2를 조정해 15VDC로 하는데 잘 되지 않고 TL082 IC가 뜨겁다.
잽싸게 전원스위치를 OFF하고 칩저항치를 디지털 멀티메터로 쟀더니 저항치가 엉망이다.
왜 이러지? 칩저항기를 잘못 보내 주었나? PCB의 플럭스 묻은 부위를 리드봉으로 찍고 체크했더니 저항치가 낮게 체크된다. ㅠ

이건 또 무슨 일이래...
다행히도 세척용으로 사용할수 있는 소독용 에탄올이 있었다. PCB부품면에 에탄올을 분무후 면봉으로 닦아 내었다. 건조시켜 다시 저항을 측정하니 정상치로 나오고 IC가 뜨겁지 않았다. 출력전압을 15V가 되도록 VR2를 조정했다. 입력 인가 전원전압은 16V이다.

납땜이 잘 되도록 사용하는 플럭스는 선택에 신중 하거나 납땜후 세척이 기본이다.
염기가 혼합되어 오동작의 원인으로 이를 찾기가 쉽지가 않다.
아날로그 증폭회로에서는 매우 큰 오동작 현상을 초래한다.

MCP6004 IC 회로가 없으면 카운터입력에 전압변화를 초래해 비정상 표시가 될수도 있다. 회로를 조립하니 총44분45초 소요다.

NE555의 출력 3번핀 TP1에 오실로스코프 프로브를 물리고 VR1을 돌려 2Hz의 주파수로 조정을 했다.

"12-15-4-8-2-10순서의 D형FF 임의계수기설계" 카르노도맵 간소화로 논리회로 구성. 회로도 까지
1시간6분32초가 소요되었다. 동영상은 JK -FF로 조립한 것이다.
