발광다이오드(LED)가로등기구 광원모듈 조립

발광다이오드(LED)가로등기구 광원모듈 조립작업을 실시했다.
이것은 단지 내가 직접 해보고 작성을 해 본 것이라 표준작업절차서는 아니다. 작업순서와 방법이 그렇다는 것이다. 참조를 했으면 하는 바램에서 글을 올린다.
인쇄회로기판(PCB)설계를 직접하고 조립작업을 하루 종일 서서 하다 보니 작업하는 사람들의 육체적인 피로와 생각을 조금이나마 알게 되었다.

# 방열그리스를 도포하는 작업이 시간 소요가 많다. 뭔가 JIG를 제작해 스크린 프린터와 같이 수동으로 라도 실크 인쇄하듯 했으면 싶다. 메탈마스크를 제작해서 실험을 하는 방법이 좋을 듯 하다. 대량생산은 방열테이프를 제작해 적용해야 생산성이 향상 되지만 열전도는 그리 좋지 않다. 광효율에도 영향을 준다.

#작업순서는 아래와 같다.

-아래-

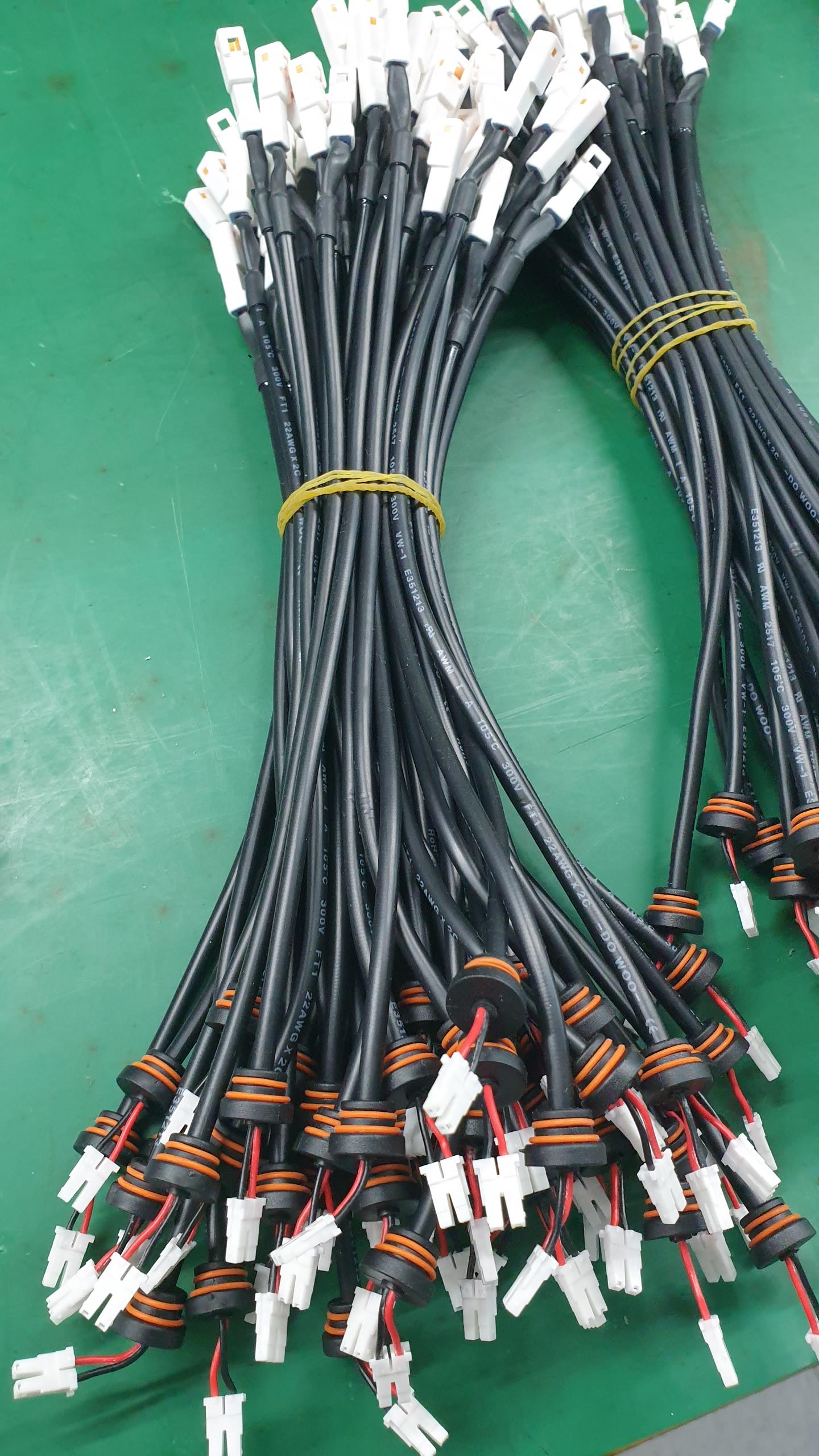

1.선로에 실리콘 방수링을 두개 삽입한다.
2.히트싱크에 방수커넥터 방향을 고려해 삽입해 세게 아래로 잡아 당겨 히트싱크와 커넥터 선로부가 밀결합이 되도록 한다.
3.메탈PCB(인쇄회로기판) 알루미늄 노출면에 열전도용 방열그리스를 주걱으로 얇게 도포한다.
4.PCB(인쇄회로기판)조립품의 나사구멍과 히트싱크의 나사구멍을 맞추어 2개소 나사를 체결한다.
(Screw: STS PH4×6)
이때 수평이 되도록 해서 전동 토크드라이버로 체결한다. 토오크 4kgf.cm
5.커넥터를 삽입해 결합한다.
6.PCB상부나 가장자리 또는 히트싱크 면에 방열그리스가 묻은 경우는 부드러운 종이나 천으로 닦아 낸다.

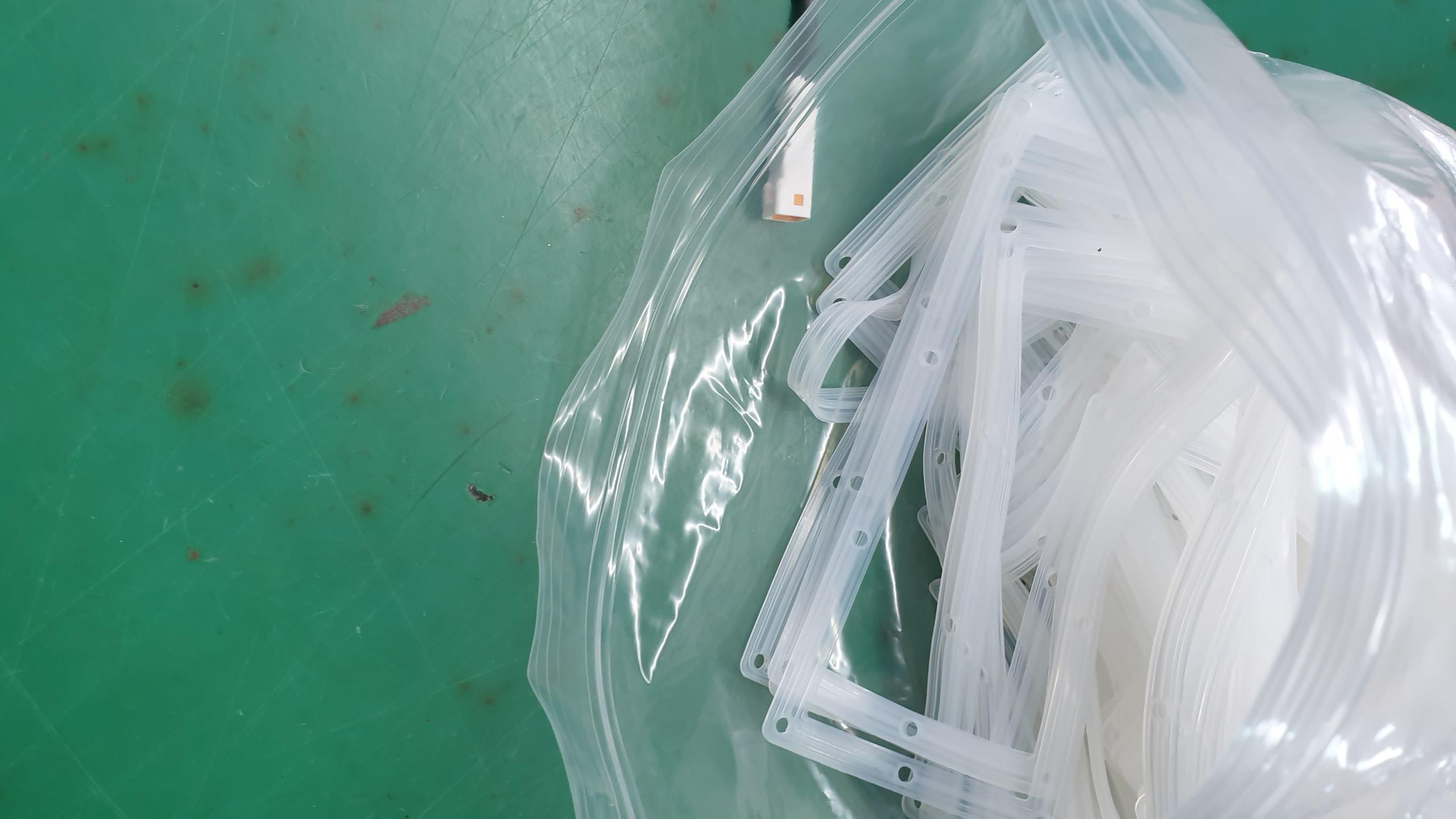

7.방수 실링고무를 PCB조립품의 테두리를 감싸게 한다.

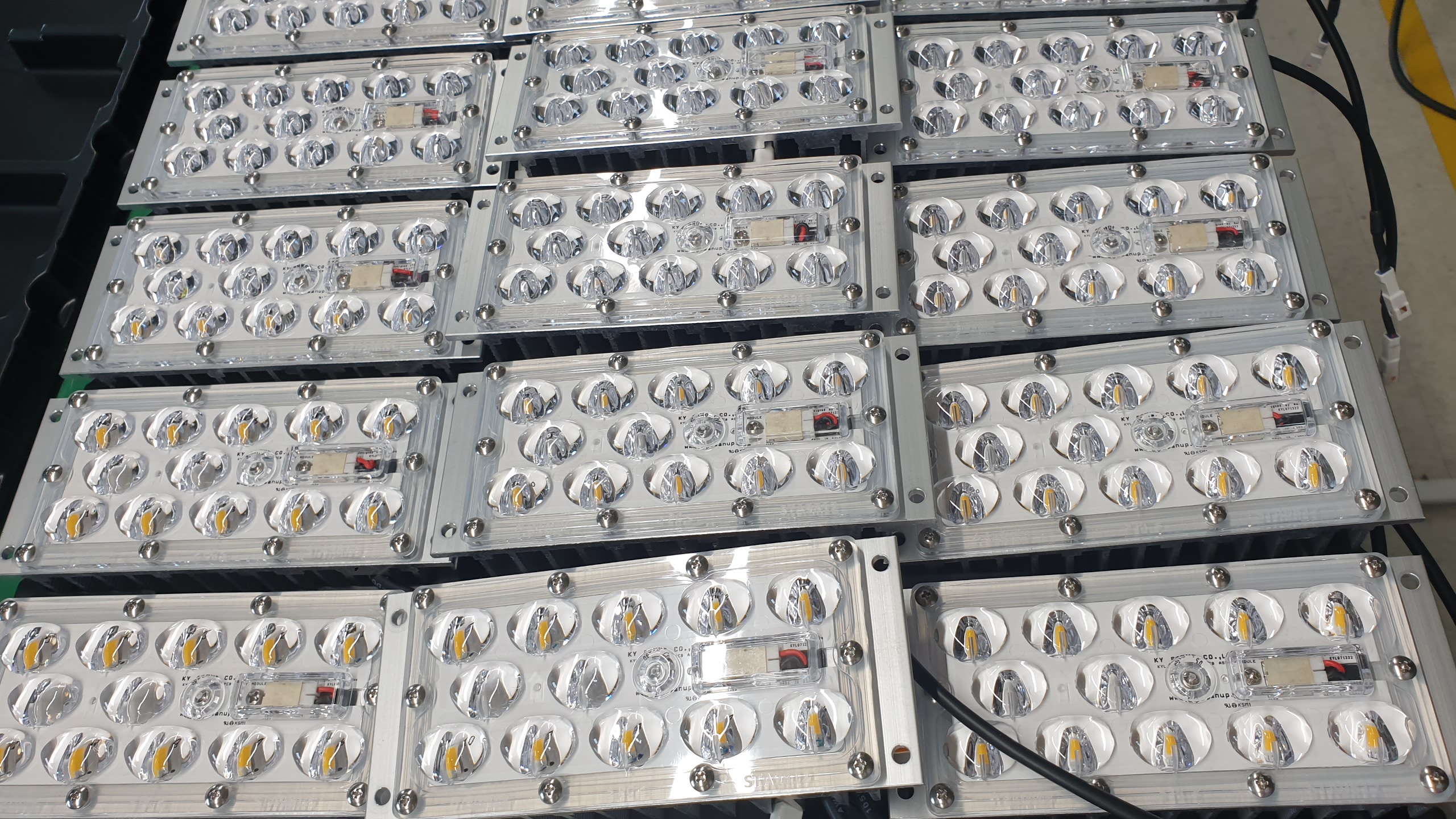

8.폴리카보네이트(PC)통합렌즈를 안착시킨다.
9.나사를 삽입한다.
10.나사(Screw: STS BH3×8)를 전동토오크 드라이버로 체결한다. 토오크 4Kgf.cm
11.나사체결 상태는 올바른지 조립품 외관검사를 한다.

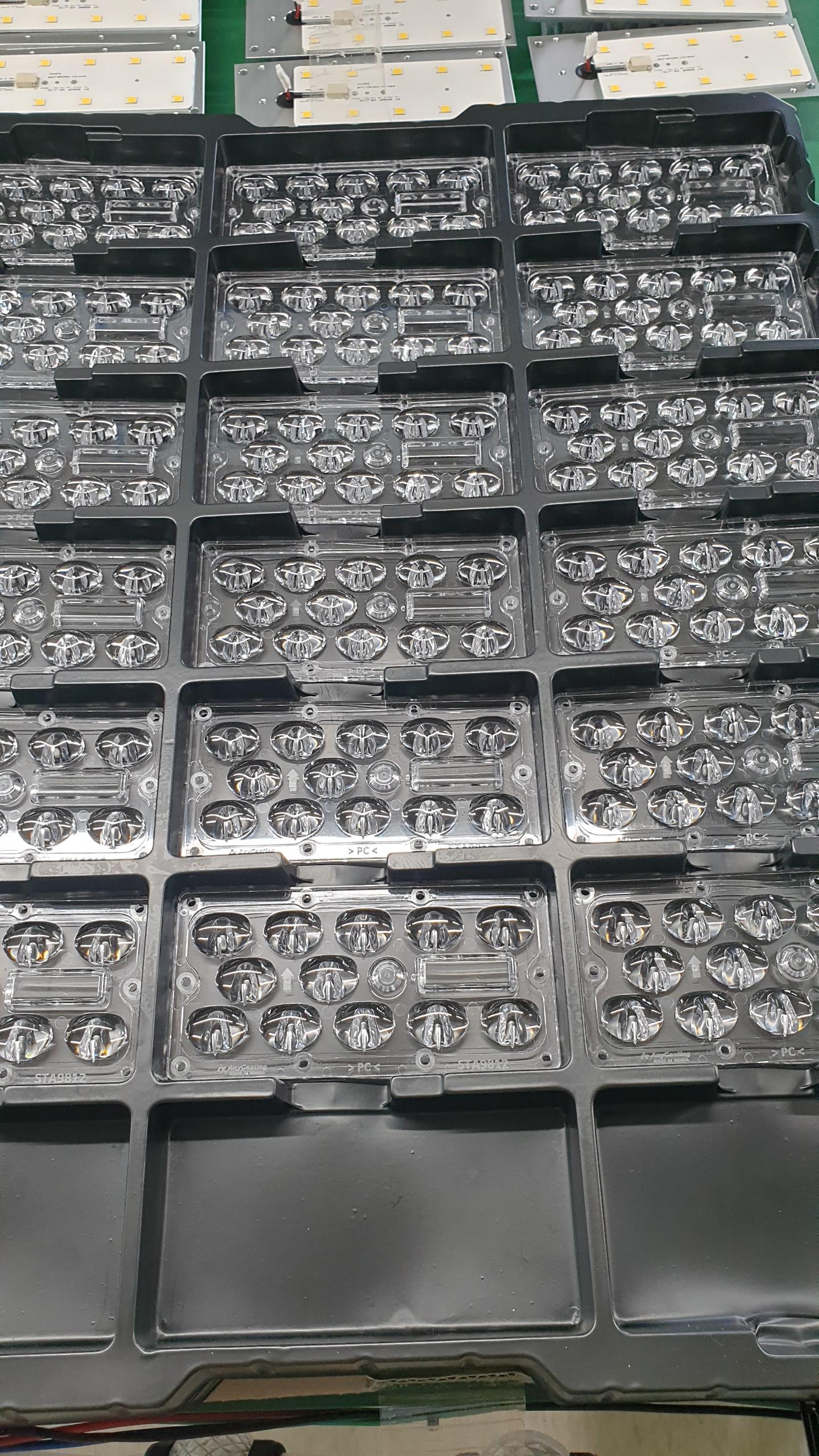

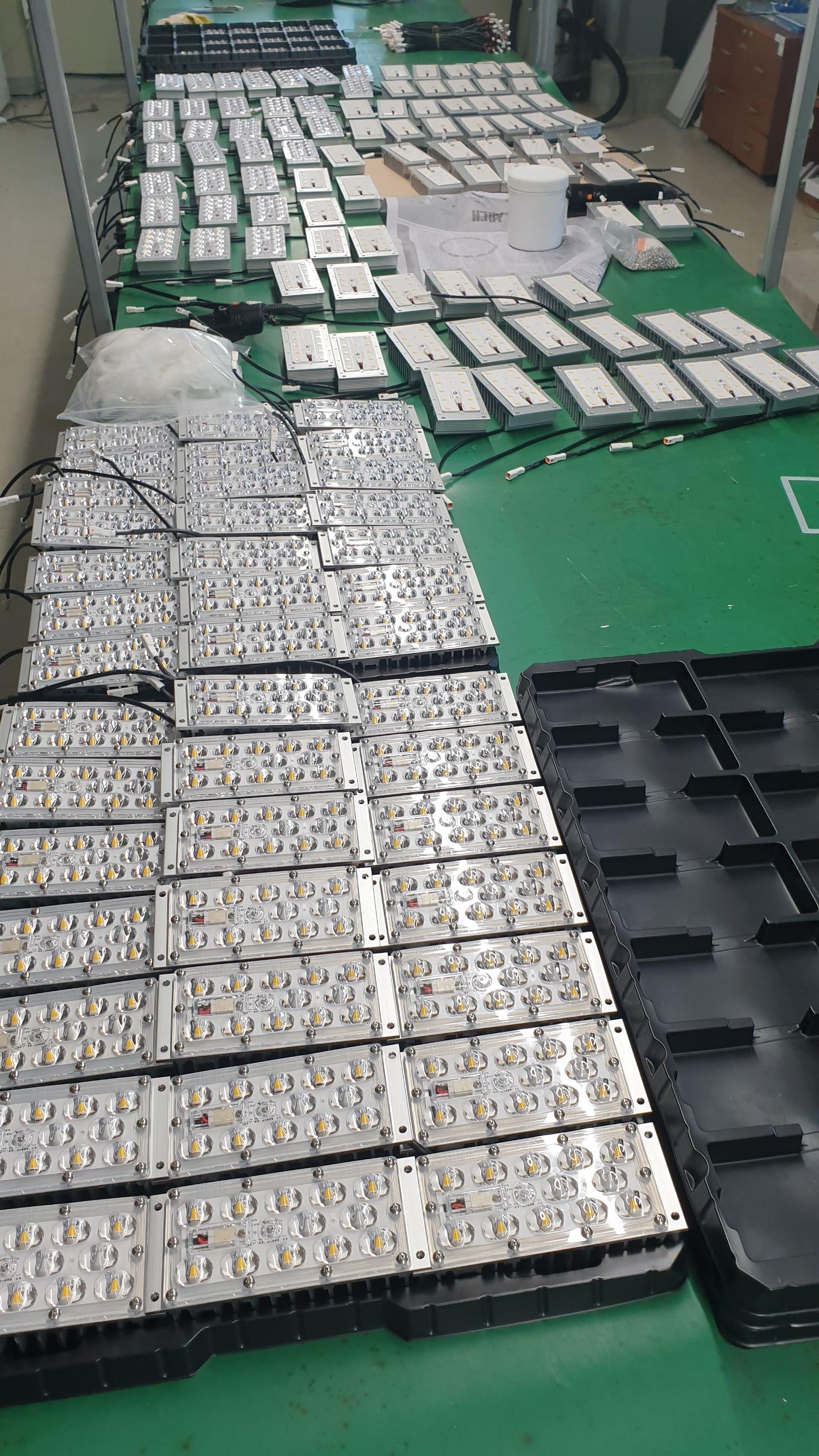

12.검사완료품은 렌즈 트레이에 적재를 실시한다.

#렌즈면은 긁힘이나 오염과 먼지가 쌓이지 않도록 한다.
#LED패키지는 외부충격과 가압에 매우 취약하다. 손으로 직접 만지거나 날카로운 것에 찍히면 LED패키지 내부가 손상되어 제 성능을 발휘하지 못하고 쉽게 파괴된다.
#광원모듈 조립품은 방진방수등급 IP65 이상을 만족해야 한다.
