이동체를 감지하여 등기구의 디밍을 제어하는 것을 전자파적합필 인증 시험을 득하려다 보니 여러 가지 개선요구가 수반된다.

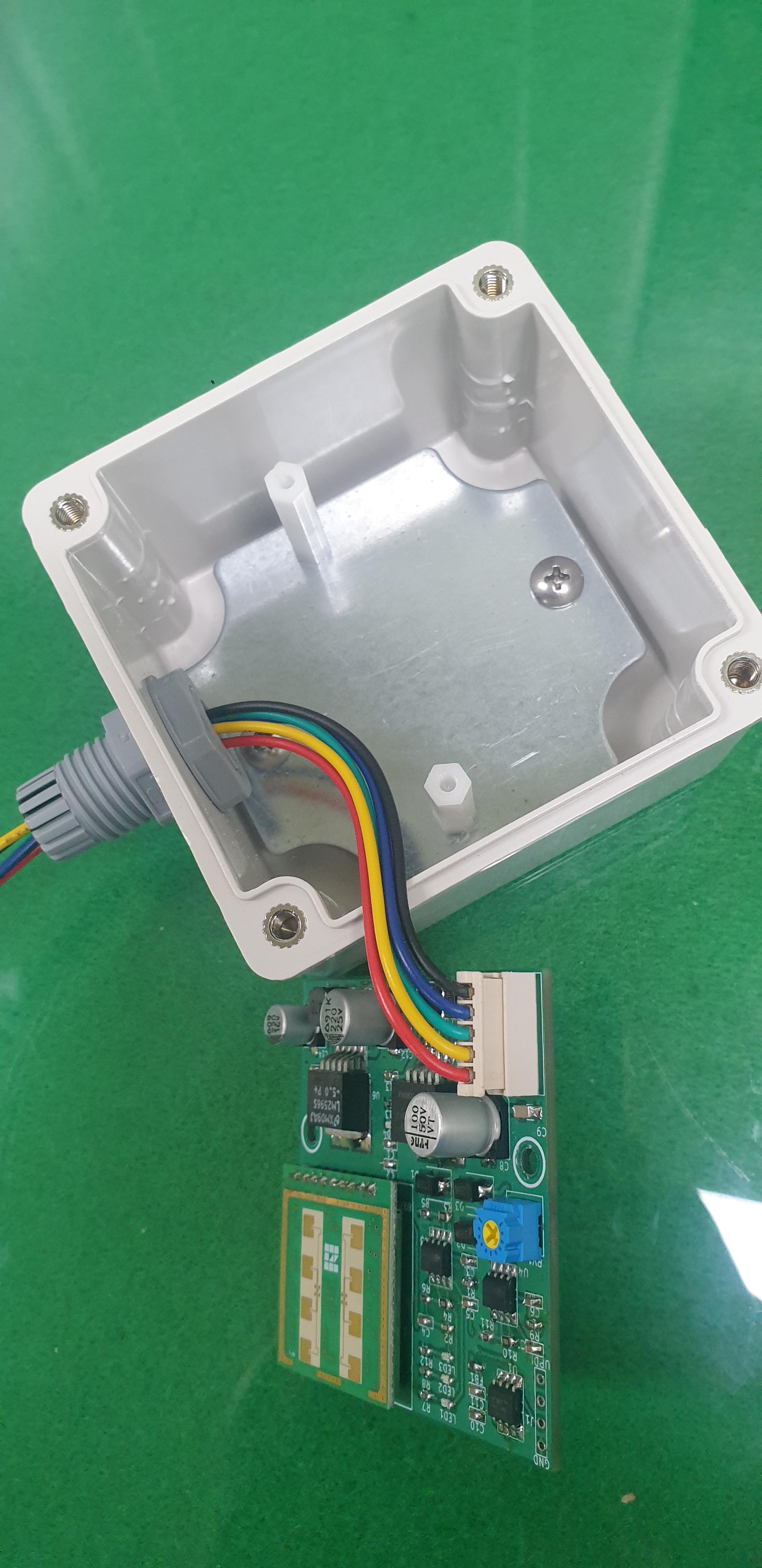

우선 인쇄회로기판 조립품부터 고정이 확실해야 한다고 해서 케이스를 재구입하고 베이스철판에 탁상드릴로 천공을 하고 육각지지대를 세워 너트와 볼트로 고정을 해서 체결하니 깔끔했다.
LED표시부도 있어야 한다기에 칩 LED가 보이도록 케이스에 다단드릴비트로 천공해 구멍을 내고 개별 투광등렌즈 LED 3030 사이즈를 한 개 부착했다.

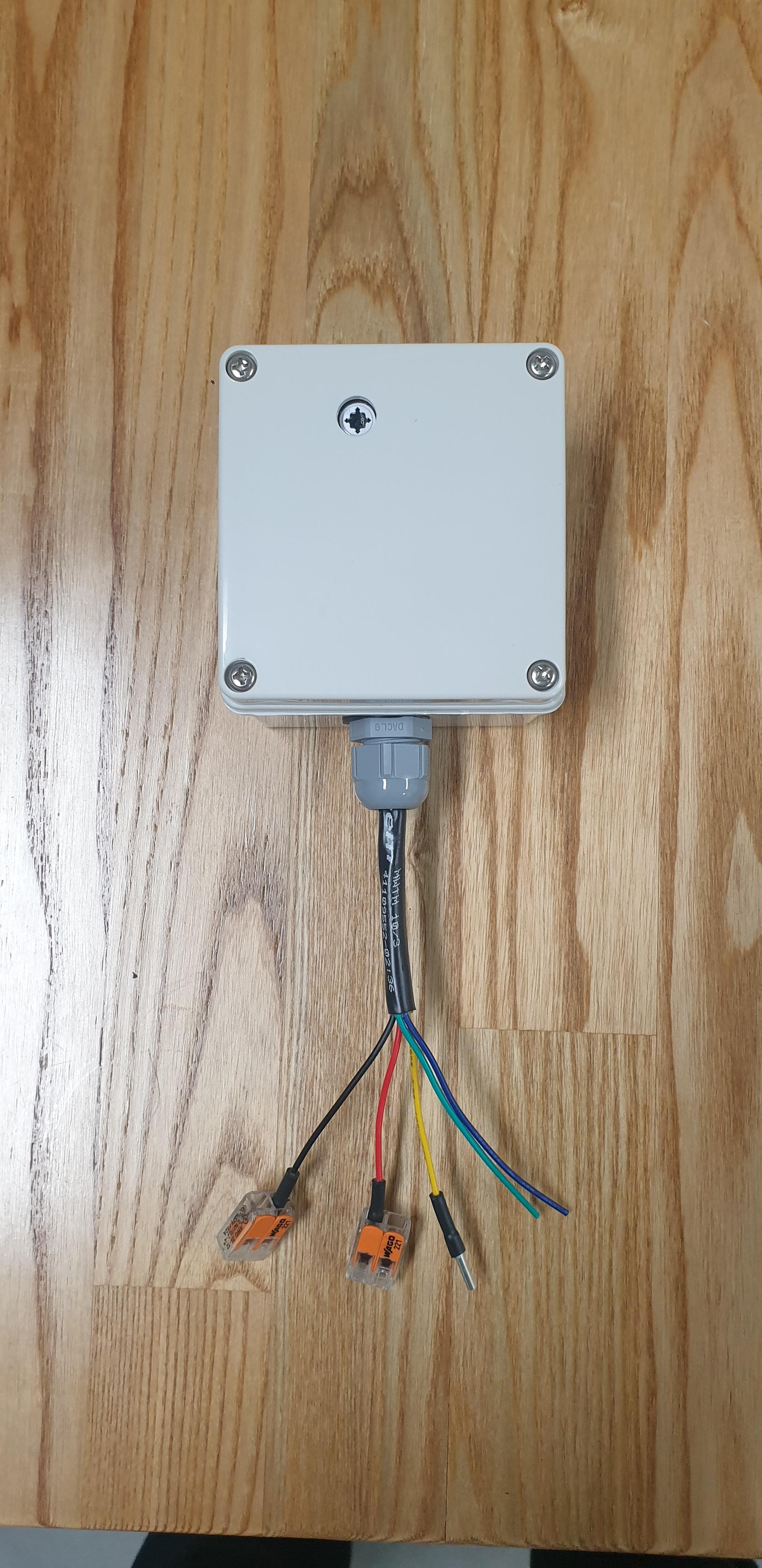

전원입력선과 출력선도 케이스 구멍을 가공한 후 케이블그랜드를 삽입해 조여서 풀리지 않도록 했다. 방진방수를 고려해서 방수열수축튜브를 삽입하고 공업용 히트건으로 가열해 수축시켜 재삽입 조였다.

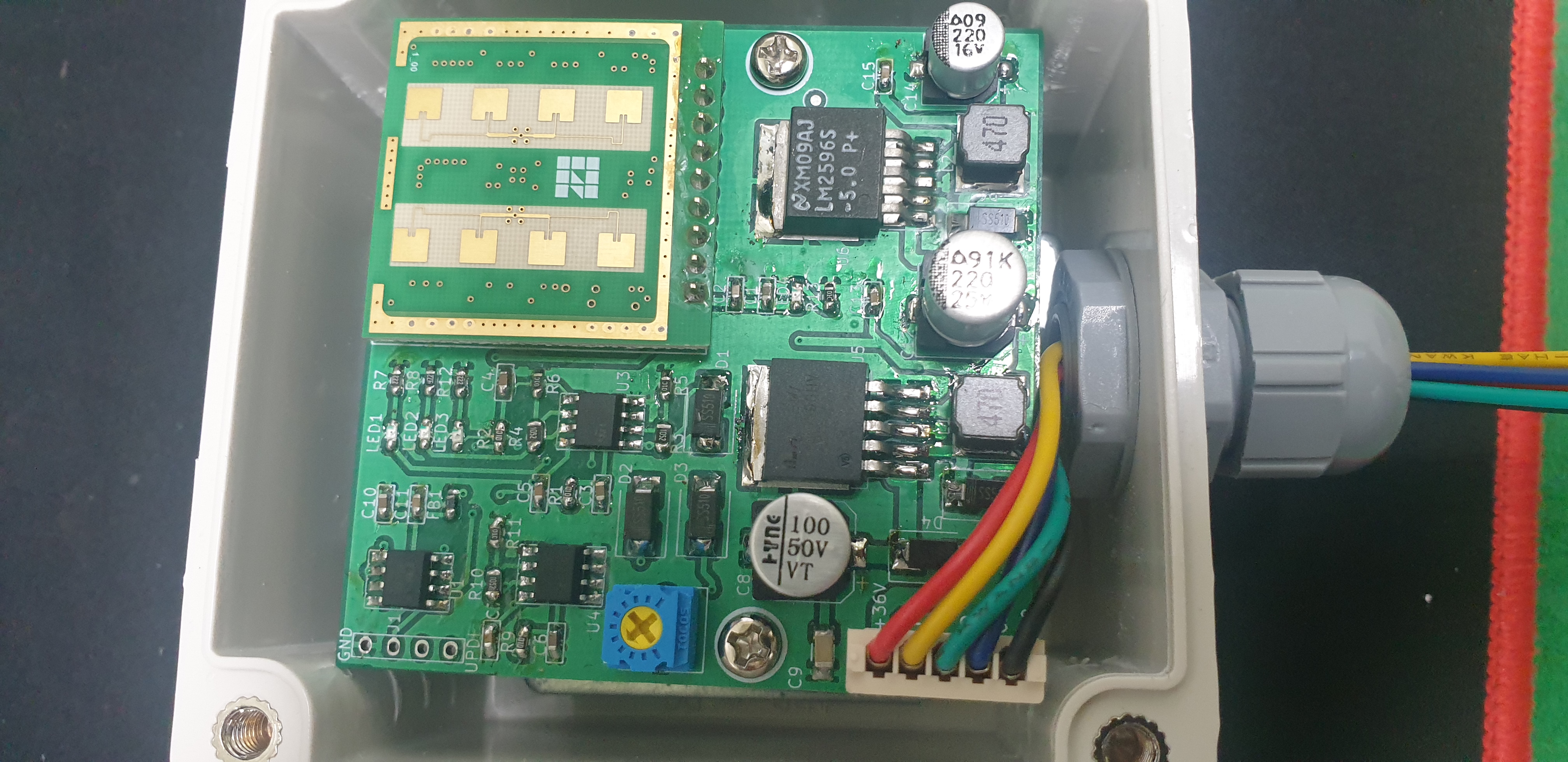

케이스도 국산이고 24 GHz이동체감지모듈도 국산 KC인증품을 적용했다.
이동체의 속도까지 측정되는 모듈이고 감지거리는 8미터 정도이다.
MCU IC를 내장하고 있다. 일본의 NJRC보다는 기술 수준이 낮지만 그래도 국산부품을 써야 일자리가 창출된다. 중국산 저가 수입만이 최고는 아니다.
