센서(Sensor)

수위감지센서

arirangled 2023. 6. 18. 16:04

수위 레벨을 감지하여 계전기를 동작시키는 모듈을 알리익스프레스에서 검색하니 습도나 빛과 온도변화 제어용으로 사용되는 기판조립모듈이 있어 사용하기로 했다.

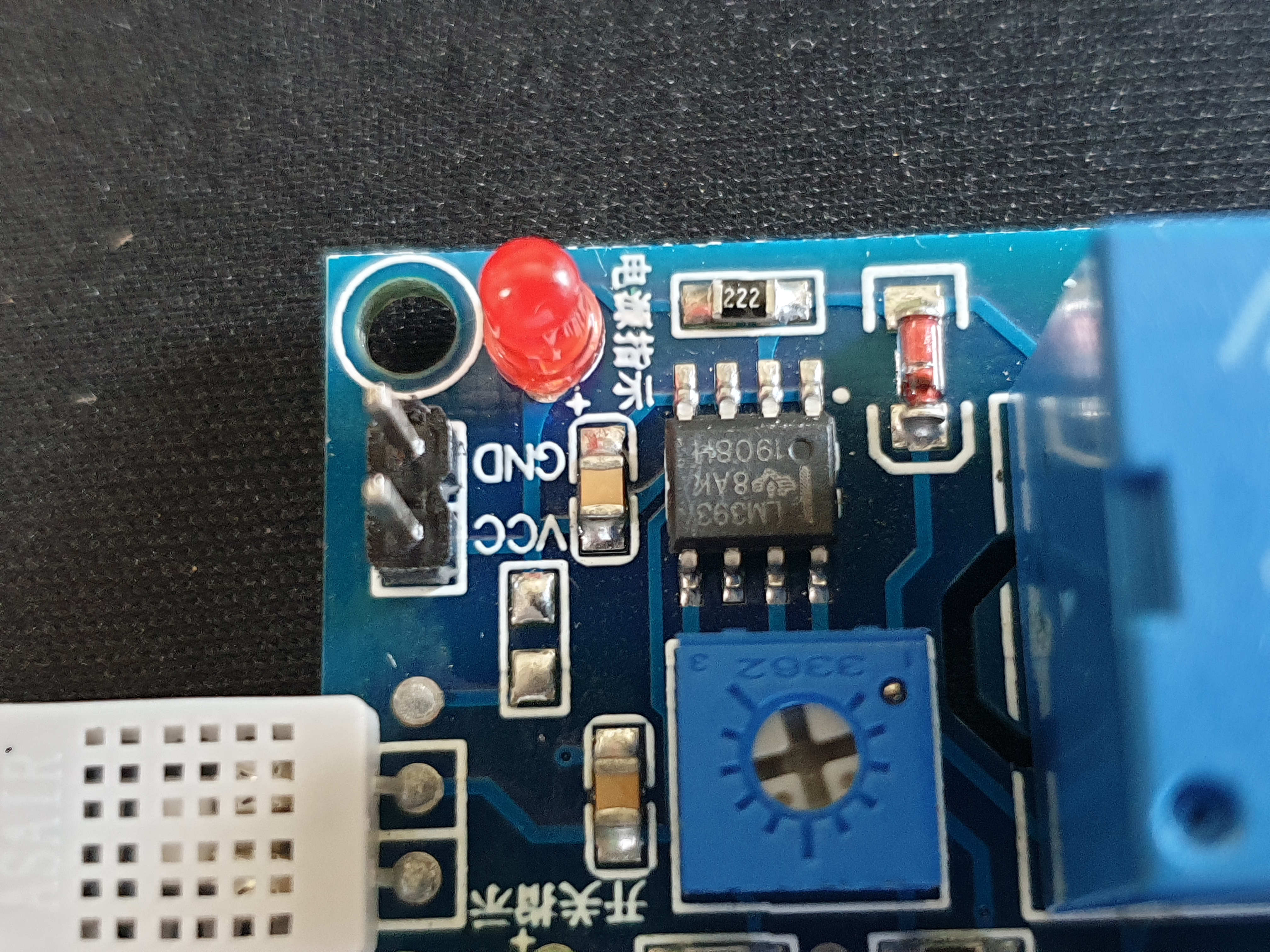

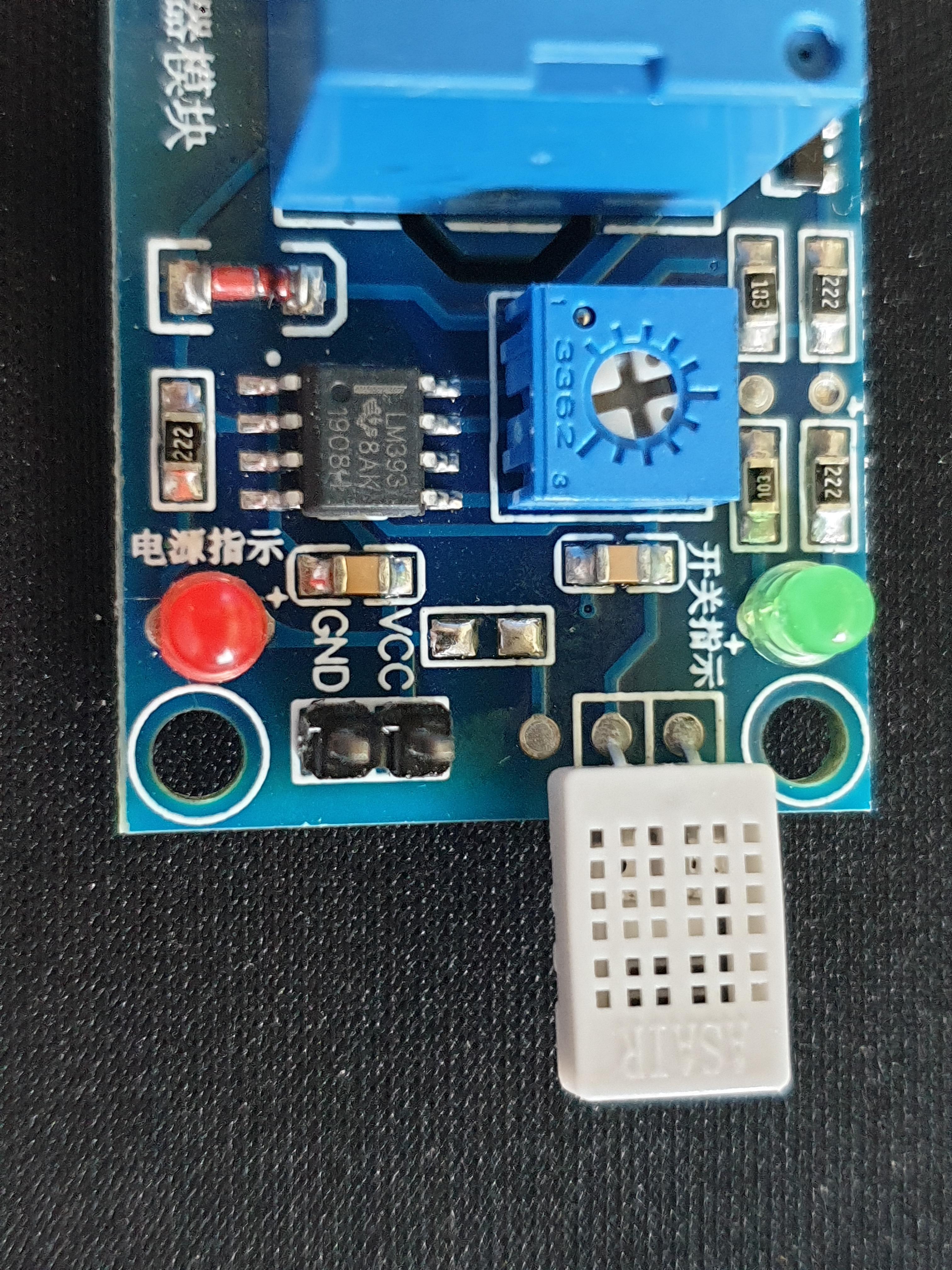

아마도 비교회로 LM393 IC를 적용했을 것이라 생각했는데 물품을 받고 보니 맞았다. MCU IC를 사용할 정도의 제어는 아니었다.

부품을 구입해 조립, 제작하면 손실비용이 크게 발생한다.  해외직구를 하려다 보니 납기가 너무 오래다. 국내 온라인 전자부품판매업체에서 검색하니 있어 구매를 했는데 물건 도착이 지연된다. 기다리기가 답답해서 사십년정도 가장 오래된 전자부품상을 찾아 어렵게 스테인리스 재질의 수위센서를 한개 구입했다. 육만엔이란다.
가수 정태춘의 "나 살던 고향" 노래 가사도 아니고 육만엔은 아니고 육천엔은 너무 비싸다.
https://youtu.be/77o51BE6j8U

대행구매를 한것은 플라스틱제로 사천오백원 정도였다.
오래전에 Reed Switch와 원형 영구자석과 알미늄파이프로 센서를 만들어 본 경험이 있어 급한 마음에 제작을 해볼까 하는 생각이 들었지만 참았다.

주문한지 5일만에 비교기 회로기판과 플라스틱제 저가 수위센서가 도착했다.
비교회로가 필요 했었는데 좀 더 생각해 보니 의미가 없어 회로를  간락화 했다. 계전기부품과 정류다이오드를 구입해 주석땜으로 리드선을 인출해서 만들어 실험해 보니 동작이 양호했다. 계전기(Relay)는 공기접촉으로 접점이 산화되는 것을 피하기 위해 오백원 정도로 저렴한 기판삽입용을 적용했다.
