타이어 압력 모니터링 시스템(TPMS)

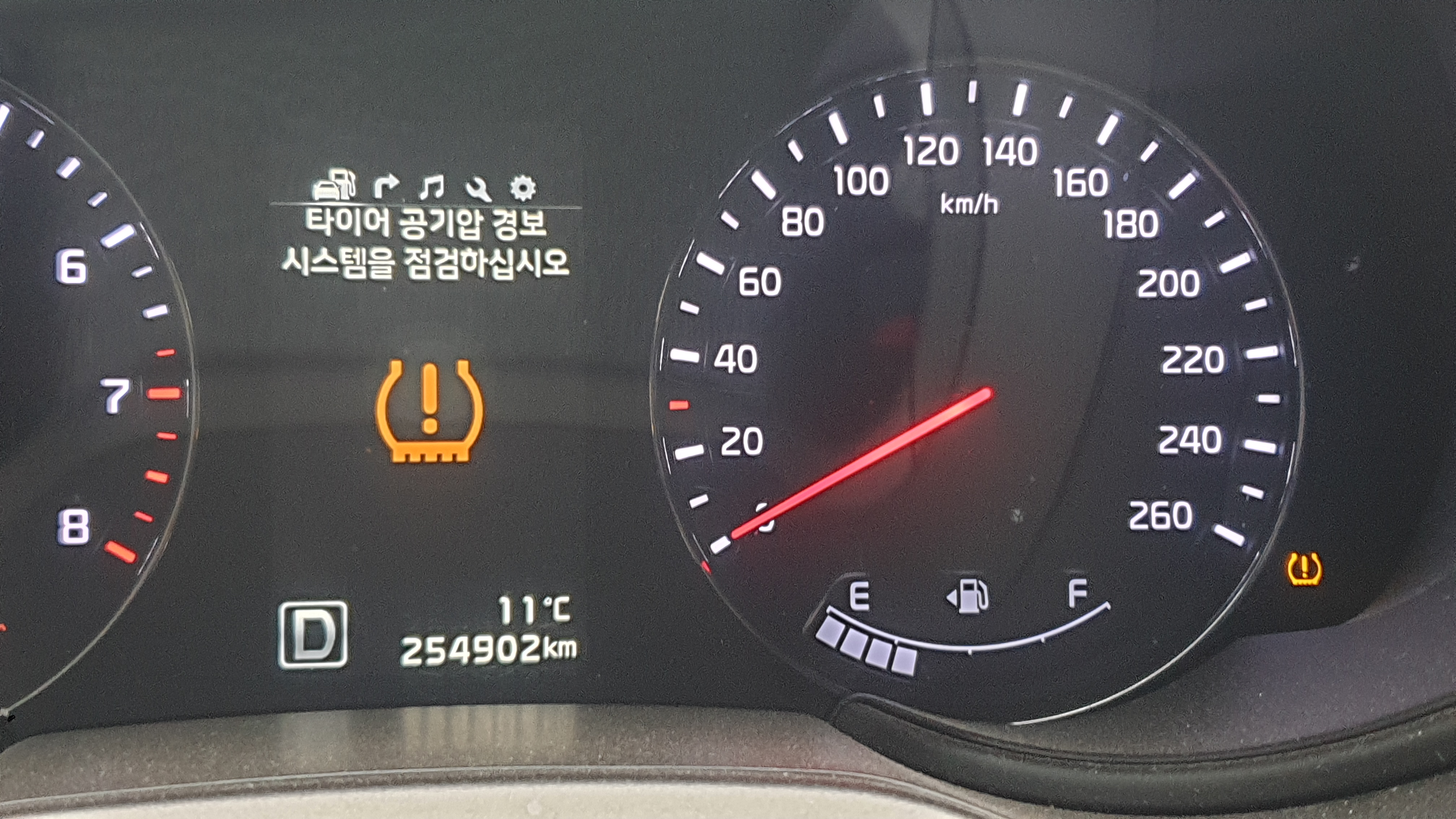

타이어 공기압 경보시스템을 점검하라는 메시지가 갑자기 떠서 당황했다.

조금 주행하니 사라진다.

또다시 화면에 나타나 K9 2014년식인지라 기아 오토큐를 두 군데 갔더니 부품이 없다고 한다.

단지 운전석 후륜 공기압 감지가 제로라는 것이 측정기를 통해 알 수 있었으나 부품 신청해도 언제 올지 몰라 수리장담이 어렵다고 해 해외직구를 4개 해서 타이어 전문점에 전화해 수리 가능 여부와 가격 등을  물어 한 개를 교체하러 들렀더니 친절하게 수리를 해주셨다. 이만 냥을 미리 계좌이체로 해줬더니 그 사실을 모르고 일만 원만 달라고 해 미리 계좌이체 송금했다 얘기하고 불량품을 달라해 가져오며 수리에 대한 감사 인사를 했다.
예비로 3개가 있어 한동안 안심이다.

회로보드부는 녹색, 압력센서는 주황색이 단면도에서 정상 라인표기로 보는데 AI가 그리는 한계로 추정

TPMS 란?
TPMS는 "Tire Pressure Monitoring System"의 약자로, 타이어 공기압 감지 시스템을 의미합니다. 이 시스템은 자동차 타이어 내부의 공기압을 실시간으로 감지하여 운전자에게 정보를 제공하는 장치입니다.

TPMS 센서의 역할은 무엇인가요?
TPMS 센서는 각 타이어에 장착되어 다음과 같은 중요한 역할을 수행합니다.
* 실시간 공기압 측정: 타이어의 현재 공기압을 정확하게 측정합니다.
* 운전자 경고: 측정된 공기압이 안전 기준치 이하로 떨어지거나, 너무 높아질 경우 운전석 계기판에 경고등을 표시하여 운전자에게 알려줍니다. 일부 고급 시스템은 각 타이어의 구체적인 공기압 수치를 표시하기도 합니다.
* 안전 운전 보조: 적정 공기압 유지는 타이어의 수명을 연장하고, 연비 향상에 도움을 주며, 무엇보다도 안전한 주행 환경을 만드는 데 필수적입니다. TPMS는 이러한 안전 운전을 효과적으로 보조합니다.

TPMS 센서의 종류
TPMS 센서는 크게 두 가지 방식으로 작동합니다.
* 직접식 TPMS (Direct TPMS): 각 타이어 내부에 압력 센서가 장착되어 직접적으로 공기압과 온도를 측정합니다. 이 정보는 무선으로 차량의 수신 장치로 전송되어 운전자에게 실시간으로 표시됩니다. 정확도가 높고 개별 타이어의 정보를 알 수 있다는 장점이 있습니다.
* 간접식 TPMS (Indirect TPMS): 별도의 압력 센서 없이 자동차의 ABS (Anti-lock Braking System, 미끄럼 방지 브레이크 시스템)나 휠 스피드 센서 등의 기존 센서 정보를 활용하여 타이어의 공기압 변화를 간접적으로 감지합니다. 타이어의 공기압이 낮아지면 회전 속도가 빨라지는 것을 감지하여 경고등을 띄우는 방식입니다. 직접식에 비해 정확도는 떨어지지만, 비용이 저렴하고 별도의 센서가 필요 없다는 장점이 있습니다.
TPMS 센서가 중요한 이유
* 안전: 타이어 공기압 부족은 타이어 파열의 주요 원인 중 하나이며, 이는 심각한 사고로 이어질 수 있습니다. TPMS는 이러한 위험을 사전에 감지하여 예방하는 데 도움을 줍니다.
* 연비: 타이어 공기압이 적정하지 않으면 타이어의 회전 저항이 증가하여 연비가 나빠집니다. TPMS는 적정 공기압 유지를 도와 연비 향상에 기여합니다.
* 타이어 수명: 과도하거나 부족한 공기압은 타이어의 불균형한 마모를 유발하여 수명을 단축시킵니다. TPMS는 이를 방지하여 타이어를 더 오래 사용할 수 있도록 돕습니다.

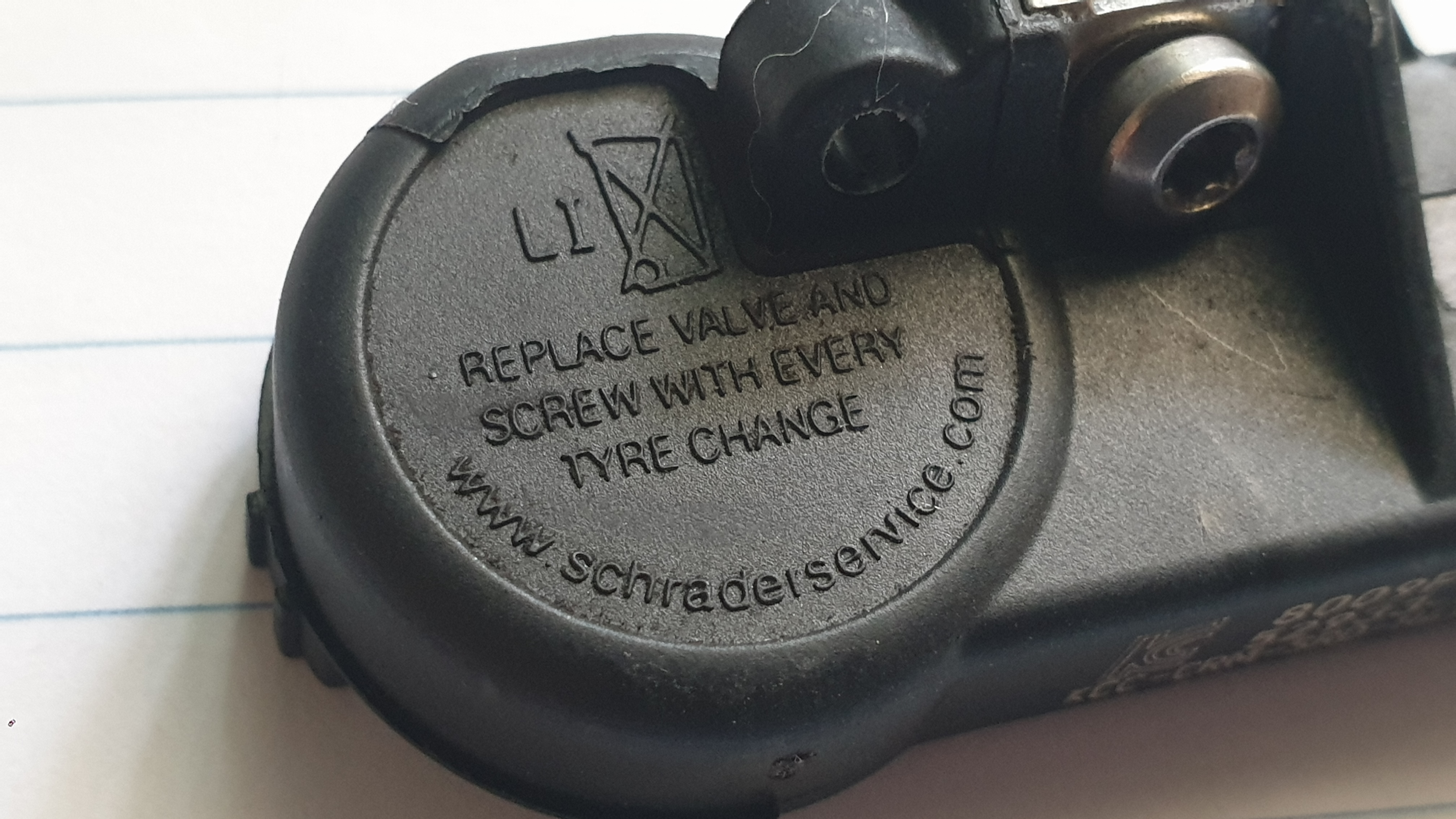

동그란 부위는 리튬전지 내장 추정

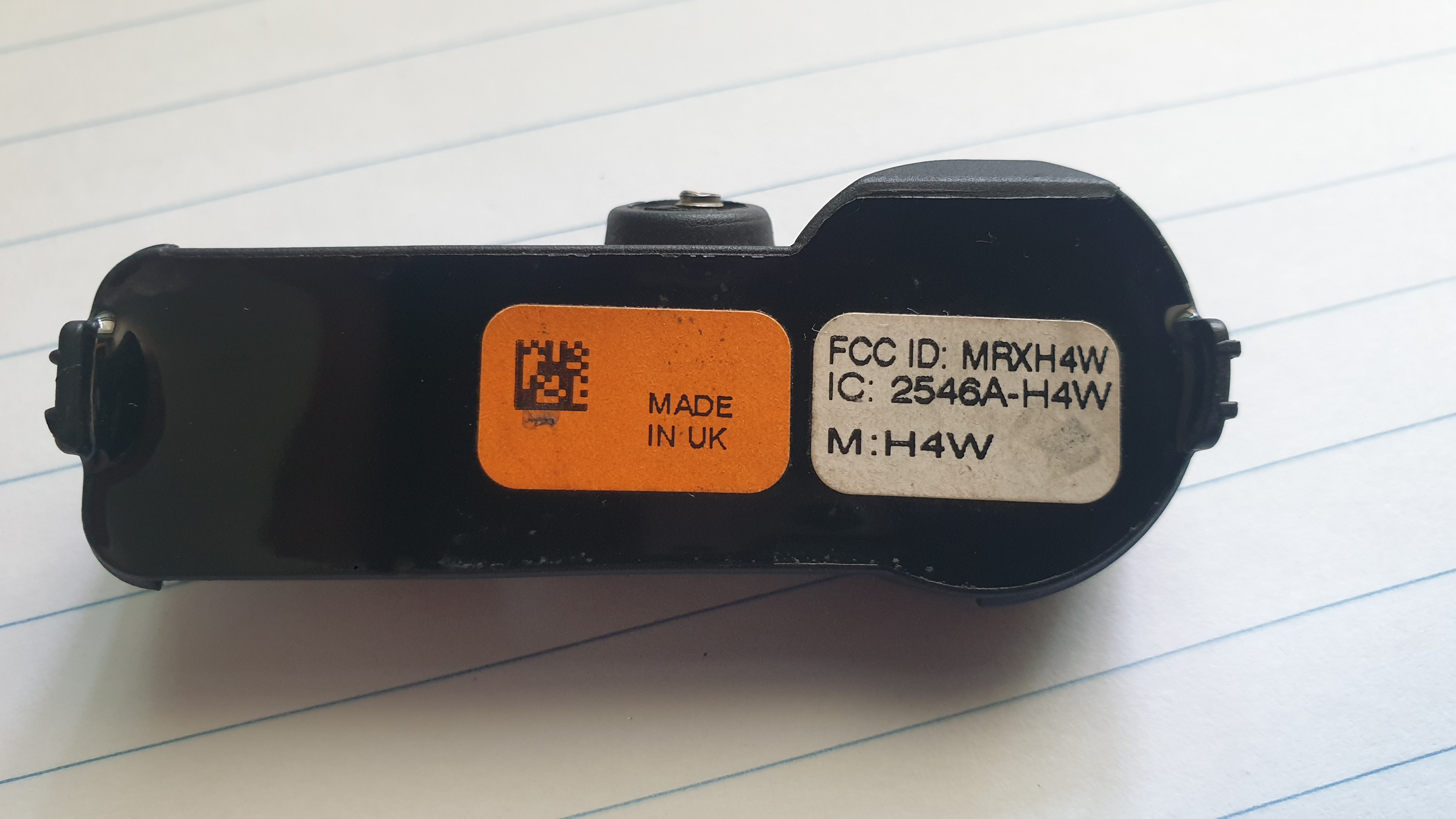

슈나이더사 제조 불량TPMS

우측하단 공기압센서홀

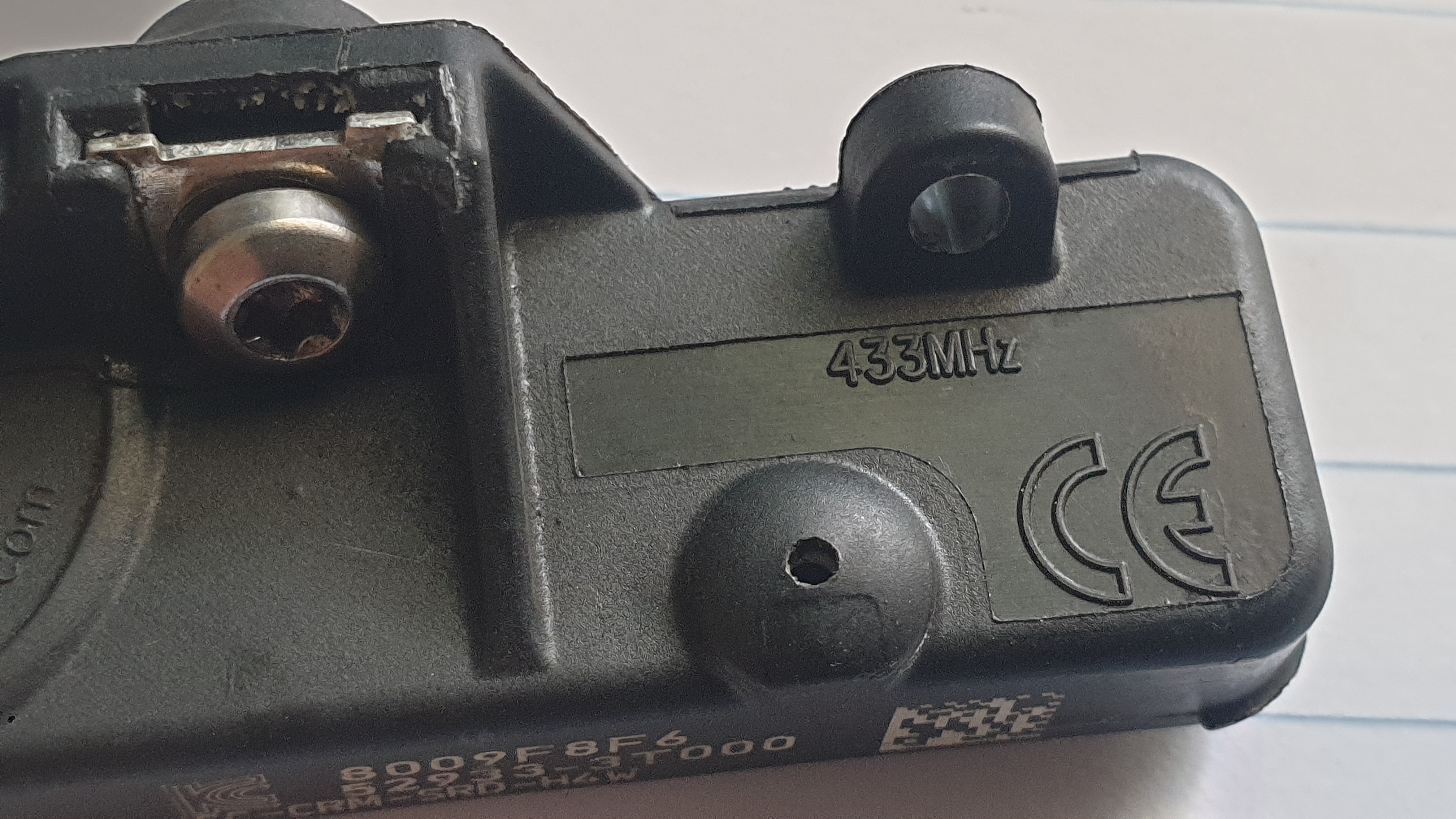

433MHz대역무선통신

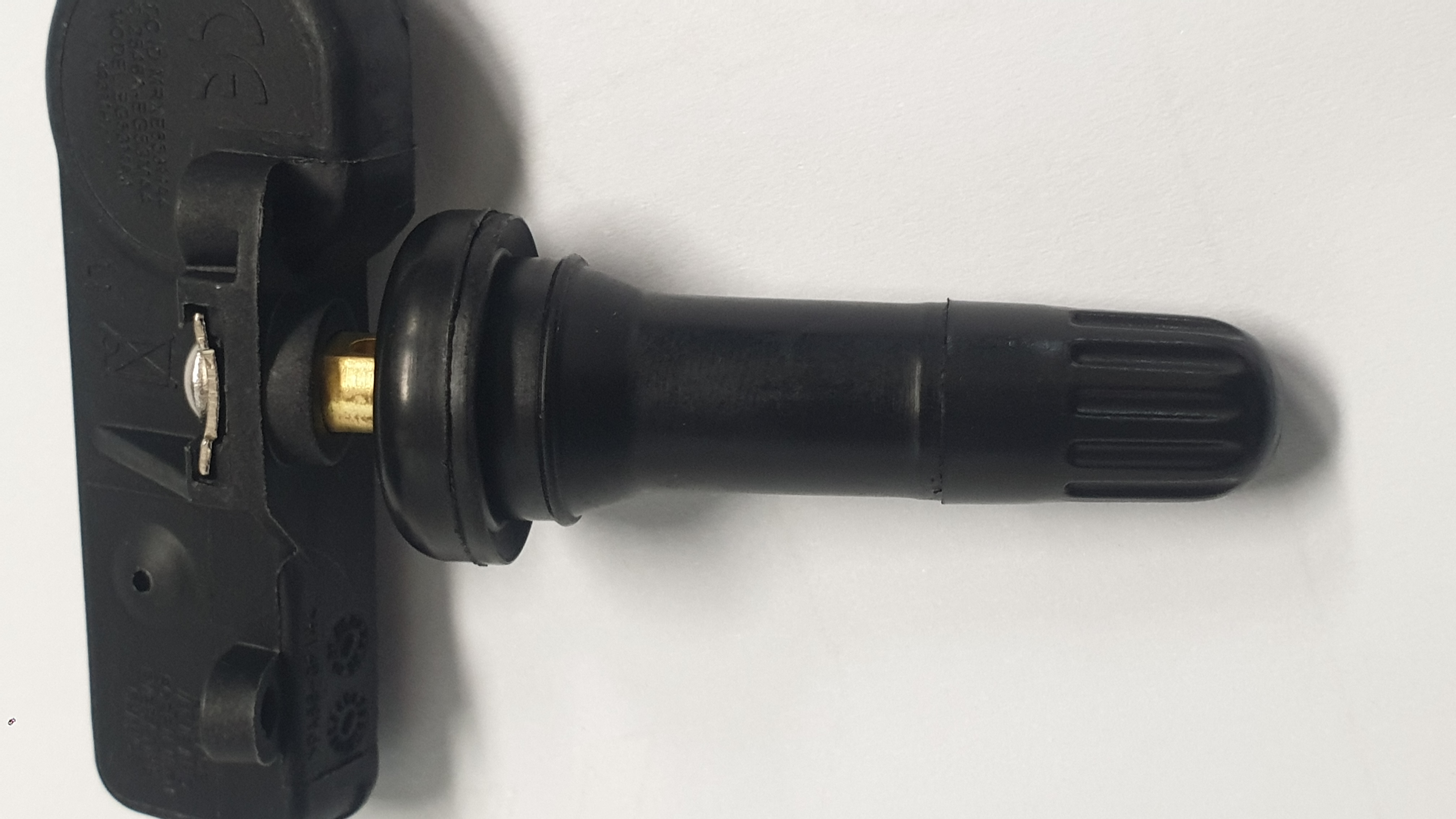

공기압 측정부는 백색고무링 삽입되어 공기압에 따른 주입구 사이즈 완충을 하는 것으로 추정

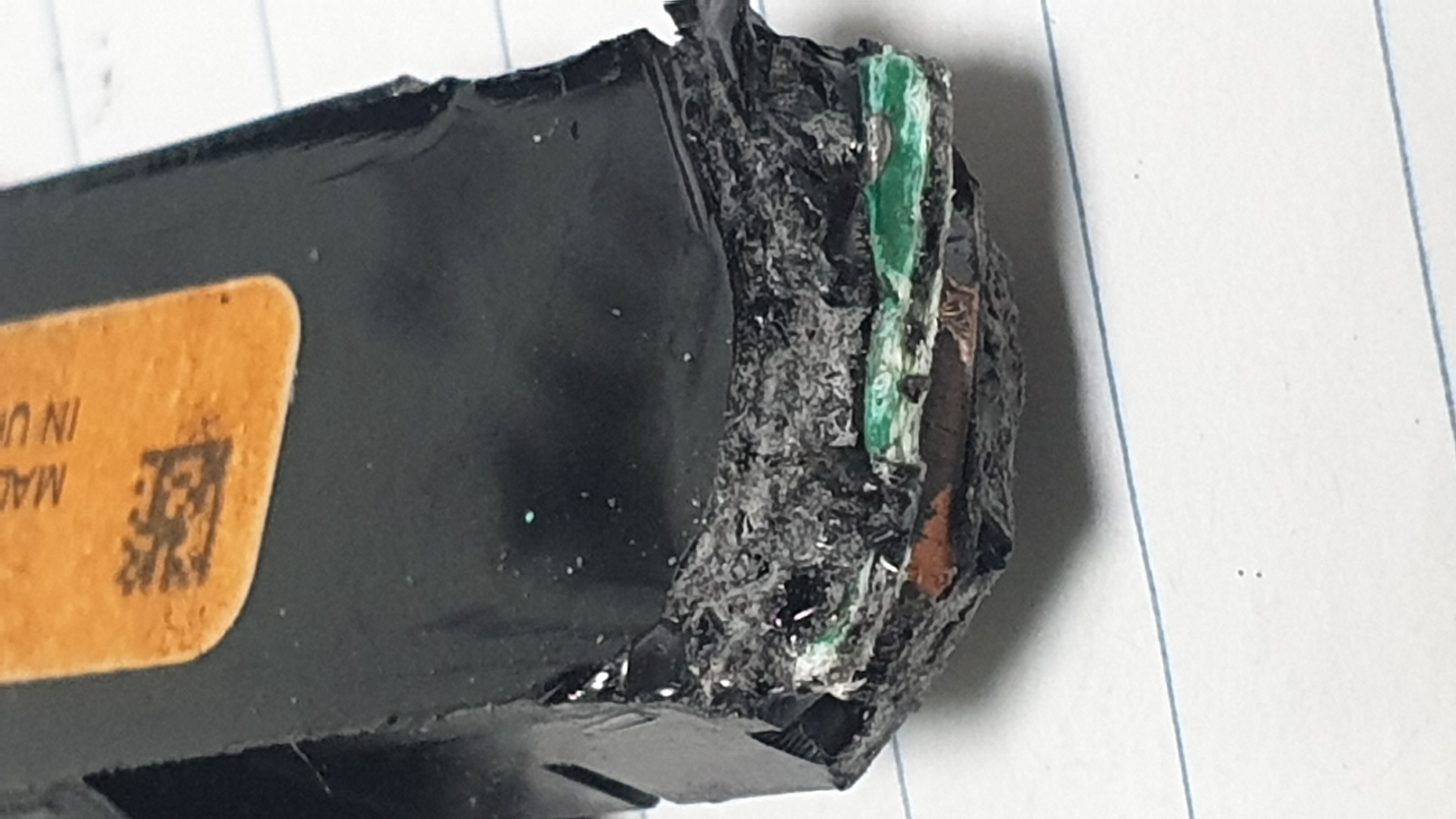

녹색부는 인쇄회로기판(PCB)

에폭시로 몰딩되어 있어 닛퍼를 이용 절단할 시에 손가락 자상 당할 수 있으니 주의가 필요합니다.
따라 하는 것은 삼가해 주시길...
